Tìm hiểu hệ thống lái ô tô: Cấu tạo, nguyên lý, phân loại trợ lực lái và dấu hiệu hư hỏng
Hệ thống lái ô tô là “cầu nối” giữa ý định của người lái và quỹ đạo di chuyển của xe: bạn xoay tay, bánh xe đổi hướng, và chiếc xe đi đúng đường. Hiểu đúng hệ thống này giúp bạn lái an toàn hơn và giảm rủi ro hỏng hóc dây chuyền.
Bên cạnh khái niệm, điều người dùng thường cần nhất là bức tranh tổng thể về cấu tạo: từ phần bạn chạm vào mỗi ngày đến phần nằm dưới gầm xe. Khi nắm được “ai làm gì”, bạn sẽ dễ đọc dấu hiệu bất thường và giao tiếp hiệu quả với kỹ thuật viên.
Tiếp theo là nguyên lý hoạt động: vì sao một chuyển động xoay nhỏ lại tạo ra góc lái ở bánh xe; vì sao xe vẫn ổn định khi chạy thẳng; và vì sao khi vào cua, bánh phía trong luôn phải “quay nhiều hơn” bánh phía ngoài.
Sau đây, bài viết sẽ đi vào các kiểu trợ lực lái phổ biến trên xe hiện nay, cách phân biệt nhanh và cách nhận biết sớm các dấu hiệu hư hỏng để xử lý đúng hướng, đúng thời điểm.
Hệ thống lái ô tô là gì và có vai trò gì trong an toàn vận hành?
Hệ thống lái ô tô là một nhóm cơ cấu cơ khí–thủy lực–điện tử có nhiệm vụ đổi hướng chuyển động của xe bằng cách biến thao tác của người lái thành góc quay của bánh dẫn hướng, đồng thời duy trì ổn định khi xe chạy thẳng.
Để bắt đầu, cần “đóng khung” đúng vai trò của hệ thống lái: nó không chỉ giúp xe rẽ trái/phải, mà còn chi phối độ ổn định, phản hồi mặt đường và khả năng kiểm soát tình huống khẩn cấp (tránh chướng ngại, đổi làn, ôm cua). Theo tài liệu kỹ thuật của Toyota về hệ thống lái, hệ thống này gồm phần dẫn động lái (truyền chuyển động) và cơ cấu lái (biến đổi chuyển động), cộng với phần trợ lực lái nhằm giảm lực đánh lái khi cần.
Ở góc độ an toàn, bạn có thể hình dung hệ thống lái là 3 “lớp” cùng làm việc:
- Lớp điều khiển: nơi bạn tác động lực (vô lăng/đầu vào điều khiển).
- Lớp biến đổi: hộp/cơ cấu lái chuyển chuyển động quay thành chuyển động tịnh tiến.
- Lớp chấp hành tại bánh xe: các thanh liên kết đưa chuyển động tới moay-ơ/bánh dẫn hướng theo hình học lái.
Khi từng lớp hoạt động chuẩn, xe sẽ giữ hướng tốt, trả lái tự nhiên, và phản hồi đủ rõ để bạn biết mặt đường đang “nói gì”. Ngược lại, chỉ cần một khâu rơ lỏng, sai hình học, hoặc thiếu trợ lực, toàn bộ trải nghiệm lái có thể xuống cấp rất nhanh.

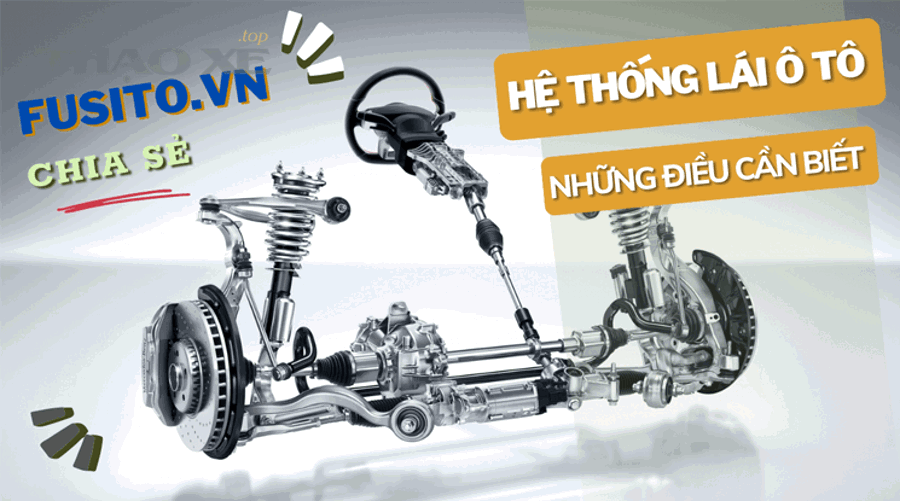

Hệ thống lái ô tô gồm những bộ phận nào?
Hệ thống lái ô tô gồm 3 cụm bộ phận chính: (1) dẫn động lái, (2) cơ cấu lái, (3) các thanh liên kết–thước lái–rotuyn truyền lực ra bánh xe, phối hợp để biến thao tác quay thành góc lái.
Tiếp theo, để hiểu nhanh và đúng bản chất, hãy đọc cấu tạo theo logic “đường đi của lực”: lực đi từ tay bạn → trục → cơ cấu biến đổi → thước lái → rotuyn → bánh xe. Toyota cũng mô tả phần dẫn động lái gồm vô lăng, trục lái, các liên kết; và phần cơ cấu lái có thể là bánh răng–thanh răng hoặc bi tuần hoàn tùy dòng xe.
Dẫn động lái: vô lăng – trục lái – các khớp các đăng
Về bản chất, dẫn động lái là “đường truyền” đưa mô-men từ tay người lái tới cơ cấu lái. Trên xe phổ biến hiện nay, cụm này thường gồm:
- Vô lăng ô tô (steering wheel): nơi người lái tạo mô-men đánh lái, đồng thời tích hợp túi khí, nút điều khiển, lẫy số…
- Trục lái/ống trụ lái: truyền mô-men; có thể có cơ cấu hấp thụ lực khi va chạm để tăng an toàn.
- Khớp các đăng (khớp chữ thập/khớp nối): cho phép truyền lực qua các góc gập, giúp bố trí trục lái linh hoạt theo khoang cabin.
Cụ thể hơn, khi bạn xoay vô lăng, trục lái quay theo và truyền mô-men xuống cơ cấu lái. Nếu khớp các đăng mòn hoặc thiếu bôi trơn, bạn có thể thấy cảm giác đánh lái “khựng”, không mượt, nhất là khi quay gần hết lái.
Cơ cấu lái: bánh răng – thanh răng (rack & pinion) và hộp lái
Cơ cấu lái là “bộ chuyển đổi”: nó đổi chuyển động quay của trục lái thành chuyển động tịnh tiến (đẩy/kéo) để bẻ góc bánh xe.
- Phổ biến nhất trên xe con và SUV/xe tải nhẹ là bánh răng–thanh răng (rack & pinion) vì cấu tạo gọn, phản hồi trực tiếp.
- Một số xe tải lớn/xe buýt có thể dùng bi tuần hoàn (cấu tạo phức tạp hơn, chịu tải tốt hơn).
Với rack & pinion, bánh răng (pinion) gắn trên trục lái ăn khớp với thanh răng (rack). Bạn xoay vô lăng → pinion quay → rack trượt ngang → kéo/đẩy thanh lái.
Thước lái, rotuyn và cơ cấu hình thang lái
Nếu ví cơ cấu lái là “hộp số” của hệ thống lái, thì thước lái và rotuyn là “dây chuyền truyền lực” ra bánh xe:
- Thước lái (steering rack): thân cụm rack, nơi thanh răng dịch chuyển; trên xe có trợ lực thủy lực/điện, thước lái thường tích hợp buồng dầu hoặc mô-tơ trợ lực tùy loại.
- Rotuyn lái trong/ngoài (inner/outer tie rod): khớp cầu cho phép góc làm việc đa hướng, vừa truyền lực vừa đảm bảo bánh xe vẫn nhún theo hệ thống treo.
- Cơ cấu hình thang lái: tập hợp các thanh liên kết và khớp để đảm bảo hình học lái đúng khi xe vào cua.
Khi các khớp này rơ, xe có thể mất “độ chính xác”: đánh lái phải bù nhiều, xe chao nhẹ khi gặp gờ, hoặc cảm giác “lỏng vô lăng”.
Nguyên lý hoạt động của hệ thống lái ô tô diễn ra như thế nào?
Nguyên lý hoạt động của hệ thống lái ô tô là chuỗi biến đổi: quay vô lăng → trục lái truyền mô-men → cơ cấu lái biến đổi thành lực tịnh tiến → thước lái/rotuyn kéo–đẩy → bánh dẫn hướng đổi góc theo hình học lái để xe rẽ ổn định.
Sau đây, thay vì mô tả chung chung, hãy đi theo đúng trình tự mà lực và tín hiệu di chuyển trong hệ thống.
Từ thao tác quay vô lăng đến góc quay bánh xe
Khi người lái xoay vô lăng:
- Mô-men được tạo ra tại vô lăng và truyền xuống trục lái.
- Trục lái quay kéo theo pinion (bánh răng) trong cơ cấu rack & pinion.
- Pinion ăn khớp với rack làm rack trượt ngang, tạo lực đẩy/kéo lên tie rod.
- Tie rod truyền lực đến càng/knuckle làm bánh xe quay quanh trụ đứng (steering axis), tạo góc lái.
- Khi bạn trả lái, lực hồi từ lốp và hình học treo hỗ trợ đưa hệ thống về gần vị trí trung tâm (tùy cấu hình, có thể cần trợ lực “giữ trung tâm” bằng điều khiển điện tử).
Trong hệ thống có trợ lực lái, ở bước 2–3 sẽ có “một lực phụ” bổ trợ: thủy lực đẩy piston trong thước lái hoặc mô-tơ điện trợ lực tác động lên trục/thanh răng để giảm lực tay.
Nguyên tắc Ackermann và vì sao bánh trong cua quay nhiều hơn
Nguyên tắc Ackermann giải thích một vấn đề rất thực tế: khi xe vào cua, bánh trước phía trong phải quay góc lớn hơn bánh phía ngoài, vì hai bánh đi theo hai bán kính khác nhau. Toyota cũng nhấn mạnh bánh xe sẽ xoay theo nguyên tắc Ackermann để giảm ma sát và tăng ổn định khi cua.
Cụ thể hơn:
- Nếu hai bánh quay cùng góc, một bánh sẽ bị “kéo lê” vì quỹ đạo không khớp, gây mòn lốp, tăng lực cản lái và giảm ổn định.
- Nhờ cơ cấu hình thang lái và vị trí các khớp, hệ thống tự tạo chênh lệch góc lái giữa bánh trong và bánh ngoài.
Để hiểu trực quan, bạn có thể xem video mô phỏng rack & pinion và cách cơ cấu này tạo chuyển động bẻ lái:
Có những loại trợ lực lái nào và trợ lực điện (EPS) khác gì trợ lực thủy lực (HPS)?
Có 2 loại trợ lực lái phổ biến nhất: trợ lực thủy lực (HPS) và trợ lực điện (EPS); trong đó EPS thường tối ưu về hiệu suất và điều khiển thông minh, còn HPS thường cho cảm giác lái “cơ khí” rõ và chi phí sửa chữa quen thuộc hơn tùy dòng xe.
Để bắt đầu, Toyota mô tả trợ lực lái giúp giảm lực quay vô lăng nhờ nguồn năng lượng khác như thủy lực hoặc điện, và nêu phổ biến nhất là trợ lực thủy lực và trợ lực điện. Quan trọng hơn, một nghiên cứu công bố trên Tạp chí Khoa học & Công nghệ (HAUI) cho thấy xu hướng EPS tăng mạnh theo thời gian và phân loại EPS thành C-EPS (đặt trên trục lái) và P-EPS (đặt tại cơ cấu thanh răng), phản ánh sự dịch chuyển công nghệ trên xe con.
Trợ lực thủy lực (HPS) hoạt động ra sao?
HPS dùng bơm tạo áp suất dầu để “đẩy hộ” lực đánh lái:
- Bơm trợ lực tạo áp suất (thường dẫn động bởi động cơ qua dây đai).
- Van điều khiển phân phối áp suất sang hai phía của piston tùy chiều quay vô lăng.
- Piston trong thước lái/hộp lái nhận áp suất, tạo lực đẩy/kéo thanh răng, giảm lực tay.
Toyota mô tả nguyên lý: quay vô lăng → bơm tạo áp suất → van phân phối dầu → piston dịch chuyển → kéo/đẩy thanh răng và thanh dẫn động để bẻ góc bánh xe.
Một dấu hiệu thực tế của HPS là khi có vấn đề, bạn thường gặp rò rỉ dầu trợ lực hoặc tiếng rít/ù từ bơm, đặc biệt lúc đánh lái hết cỡ.
Trợ lực điện (EPS) điều khiển mô-tơ thế nào?
EPS dùng mô-tơ điện tạo mô-men hỗ trợ đánh lái, được điều khiển bằng ECU dựa trên cảm biến mô-men/góc lái và các tín hiệu như tốc độ xe.
Toyota mô tả nguyên lý EPS: cảm biến góc quay gửi tín hiệu tới bộ xử lý điều khiển mô-tơ, mô-tơ quay bánh răng/trục vít để hỗ trợ kéo–đẩy thanh răng; từ đó bánh xe xoay theo góc mong muốn. Bài báo kỹ thuật cũng mô tả cấu trúc EPS dùng cảm biến mô-men trên trục lái, tín hiệu về ECU và điều khiển mô-tơ để đẩy thanh răng, giúp điều khiển vô lăng nhẹ hơn.
Điểm mạnh của EPS nằm ở “tính điều khiển”: ở tốc độ thấp, ECU có thể cho trợ lực nhiều để xoay vô lăng nhẹ; ở tốc độ cao, giảm trợ lực để xe đầm và ổn định hơn. Khi có trục trặc, bạn có thể gặp lỗi trợ lực điện (đèn cảnh báo EPS, trợ lực mất/giảm đột ngột), và cảm giác lái thay đổi rõ ràng.
So sánh EPS vs HPS: cảm giác lái, tiêu hao, độ bền, chi phí
EPS thắng về hiệu suất và khả năng điều khiển theo điều kiện vận hành; HPS thường được đánh giá cao về phản hồi cơ khí tự nhiên, nhưng có nguy cơ hao tổn và phụ thuộc vào hệ thống dầu.
Để minh họa rõ, bảng dưới đây tóm tắt các tiêu chí so sánh phổ biến giữa HPS và EPS (mục tiêu là giúp bạn chọn đúng hướng chẩn đoán khi xe có triệu chứng bất thường):
| Tiêu chí | HPS (thủy lực) | EPS (điện) |
|---|---|---|
| Nguồn trợ lực | Áp suất dầu từ bơm | Mô-tơ điện + ECU |
| Dấu hiệu hư hỏng hay gặp | Rò dầu, bơm ồn, nặng lái khi thiếu dầu | Mất trợ lực, cảnh báo EPS, lỗi cảm biến/ECU |
| Bảo dưỡng | Kiểm tra dầu, ống, phớt | Kiểm tra điện, cảm biến, mô-tơ, phần mềm |
| Cảm giác lái | “Cơ khí” rõ, phản hồi trực tiếp | Có thể “mượt”, tùy tune của hãng |
| Tiêu hao năng lượng | Có thể tạo tổn hao do bơm chạy theo động cơ | Thường tối ưu hơn nhờ chỉ trợ lực khi cần |
Về xu hướng công nghệ, nghiên cứu tại Purdue University (School of Mechanical Engineering) cho thấy các cải tiến kiến trúc điều khiển–thủy lực có thể giảm tiêu hao nhiên liệu đáng kể trong bối cảnh máy/xe hạng nặng, nhấn mạnh “giảm tổn hao năng lượng” là động lực lớn của cải tiến hệ thống lái. Trong mảng xe con, dữ liệu và nghiên cứu kỹ thuật cũng cho thấy EPS ngày càng phổ biến và được phân nhánh theo vị trí đặt mô-tơ (trục lái hoặc thanh răng).
Dẫn chứng (theo đúng format yêu cầu):
Theo nghiên cứu của Purdue University từ School of Mechanical Engineering, vào 09/2013, thử nghiệm một kiến trúc điều khiển mới cho hệ thống lái điện–thủy lực trên máy xúc lật cho thấy tiết kiệm khoảng 15% nhiên liệu trong các thao tác lái và tăng hiệu suất vận hành.
Hệ thống lái ô tô có các dấu hiệu hư hỏng nào cần xử lý sớm?
Có 4 nhóm dấu hiệu hư hỏng hệ thống lái ô tô dễ gặp nhất: (1) thay đổi lực đánh lái, (2) rung/ồn bất thường, (3) xe mất hướng hoặc lệch, (4) cảnh báo trợ lực—và mỗi nhóm thường gợi ý một vùng lỗi khác nhau để kiểm tra.
Bên cạnh đó, khi bạn mô tả đúng triệu chứng, việc khoanh vùng hỏng sẽ nhanh hơn rất nhiều, tránh thay “nhầm đồ” gây tốn kém.
Các triệu chứng phổ biến: nặng lái, rung, lệch, kêu
Dưới đây là các biểu hiện thường khiến người lái phải chú ý ngay:
- vô lăng nặng: hay gặp khi trợ lực suy giảm. Với HPS có thể do thiếu dầu, bơm yếu, van kẹt; với EPS có thể do cảm biến mô-men, mô-tơ, ECU, hoặc chế độ an toàn khi phát hiện lỗi.
- vô lăng rung: thường xuất hiện theo dải tốc độ nhất định; ngoài hệ thống lái, cần nghĩ tới lốp/mâm mất cân bằng, sai độ chụm, hoặc biến dạng đĩa phanh (rung khi phanh).
- xe bị lệch lái: xe chạy thẳng nhưng phải giữ vô lăng lệch; nguyên nhân hay gặp là sai độ chụm/camber/caster, lốp mòn lệch, hoặc rotuyn/khớp treo rơ.
- thước lái kêu: tiếng “cộc/cạch” khi qua ổ gà hoặc đánh lái tại chỗ có thể do rơ rotuyn, bạc thước lái, cao su chụp bụi rách làm bụi vào mòn thanh răng.
- Lỗi trợ lực điện: đèn EPS sáng, trợ lực mất đột ngột hoặc lúc có lúc không; thường cần đọc lỗi bằng máy chẩn đoán để biết cảm biến nào/khối nào bất thường.
Trong thực tế, nhiều xe gặp đồng thời 2–3 triệu chứng. Ví dụ: xe xe bị lệch lái sau khi thay lốp + kèm vô lăng rung ở 80–100 km/h có thể là tổng hợp của “cân bằng động chưa chuẩn” và “độ chụm lệch”.
Một điểm hay bị bỏ qua là căn chỉnh góc lái: nếu bạn vừa thay rotuyn/thước lái, hoặc vừa tháo cụm treo, việc căn chỉnh lại (toe/camber/caster) gần như là bước bắt buộc để xe chạy thẳng, lái nhẹ và không ăn lốp.
Nên kiểm tra gì trước khi mang đi sửa chữa ô tô?
Nên kiểm tra theo 5 bước: quan sát–nghe–cảm nhận–đo đơn giản–đọc lỗi, để xác định lỗi thuộc lốp/góc đặt bánh, cơ khí thước lái–rotuyn, hay trợ lực (thủy lực/điện) trước khi quyết định sửa chữa.
Dưới đây là một quy trình thực tế, dễ áp dụng:
- Quan sát rò rỉ và tình trạng cao su chụp bụi
- Với HPS: nhìn dưới gầm xem có rò rỉ dầu trợ lực quanh bơm, ống dầu, phớt thước lái không.
- Với rack: kiểm tra chụp bụi thước lái rách sẽ làm bụi/nước vào, nhanh mòn và gây thước lái kêu.
- Kiểm tra lốp và áp suất
- Lốp non hơi làm tay lái nặng, dễ tạo rung.
- Mòn lệch có thể kéo xe lệch và làm lái “lạ”.
- Test nhanh tại chỗ (đánh lái đứng yên và tốc độ thấp)
- Nếu vô lăng nặng ngay cả khi đứng yên: ưu tiên khoanh vùng trợ lực hoặc ma sát cơ khí.
- Nếu nặng chủ yếu khi chạy nhanh: có thể do thuật toán EPS giảm trợ lực ở tốc độ cao (bình thường) hoặc do sai hình học bánh.
- Kiểm tra rơ rotuyn/khớp (tại garage)
- Lắc bánh, kiểm tra rơ rotuyn ngoài/trong, rotuyn trụ đứng; rơ thường đi kèm tiếng cộc khi qua gờ.
- Đọc lỗi bằng máy chẩn đoán (đặc biệt với EPS)
- Khi nghi lỗi trợ lực điện, đọc DTC là bước rất quan trọng để tránh thay mô-tơ/ECU theo “phỏng đoán”.
Cuối cùng, khi đã khoanh vùng, bạn hãy yêu cầu garage giải thích rõ: lỗi nằm ở cơ khí (rotuyn, bạc thước, răng–thanh răng), thủy lực (bơm, van, ống, dầu), hay điện–điện tử (cảm biến, ECU, mô-tơ). Cách giao tiếp này thường giúp quá trình sửa chữa ô tô minh bạch hơn, báo giá sát hơn và giảm rủi ro “sửa không hết bệnh”.
Dẫn chứng (theo đúng format yêu cầu):
Theo nghiên cứu của Trường Đại học Giao thông Vận tải từ Khoa Cơ khí, vào 08/2023, các tác giả ghi nhận EPS phát triển mạnh và được chia thành C-EPS (đặt trên trục lái) và P-EPS (đặt tại bánh răng–thanh răng), phản ánh xu hướng tối ưu hóa cấu trúc và điều khiển trợ lực theo điều kiện vận hành.
Hệ thống lái “cơ khí thuần” khác gì hệ thống có trợ lực và khi nào còn gặp?
Hệ thống lái “cơ khí thuần” là hệ thống không có trợ lực, người lái tự tạo toàn bộ lực đánh lái; ngày nay hiếm gặp trên xe con hiện đại nhưng vẫn có thể xuất hiện ở một số xe cũ, xe chuyên dụng hoặc cấu hình tối giản.
Toyota cũng đề cập hệ thống lái thuần cơ khí là dạng phát triển sớm và hiện không còn phổ biến trong sản xuất xe hơi hiện đại.
Vậy điều gì khiến nó vẫn đáng hiểu?
Hệ thống không trợ lực có ưu điểm gì?
- Cấu tạo đơn giản: ít phần tử “phụ” như bơm dầu/ECU/mô-tơ, nên dễ hiểu và dễ cơ khí hóa sửa chữa.
- Phản hồi trực tiếp: mặt đường truyền lực về tay lái rõ; nhiều người thích cảm giác “thật” trên xe cổ/xe thể thao đời cũ.
- Chi phí vận hành thấp: không dầu trợ lực, không rủi ro lỗi điện tử trợ lực.
Nhược điểm thường gặp và cảm giác lái
- Nặng tay ở tốc độ thấp: đặc biệt khi quay đầu/đỗ xe; đây là lý do trợ lực lái trở thành tiêu chuẩn.
- Mệt mỏi khi lái đô thị: dừng–đi liên tục khiến lực đánh lái lặp nhiều lần.
- Nhạy với sai lệch cơ khí: chỉ cần lốp non, góc đặt bánh sai là cảm giác lái xuống ngay.
Vì sao xe đời mới chuyển sang EPS?
- EPS cho phép điều khiển trợ lực theo tốc độ, “nhẹ khi đỗ – đầm khi chạy nhanh”.
- EPS hỗ trợ tích hợp các tính năng an toàn như ổn định thân xe, giữ làn (tùy nền tảng), vì hệ thống có thể can thiệp mô-men lái thông qua điều khiển điện.
- Xu hướng thị phần và phân loại EPS theo vị trí đặt mô-tơ cho thấy ngành tập trung tối ưu hóa hiệu suất và đóng gói hệ thống.
Các tình huống hiếm: xe chuyên dụng, xe cổ, xe độ
- Xe cổ/xe sưu tầm: giữ nguyên bản.
- Xe chuyên dụng tối giản: ưu tiên độ bền cơ khí, dễ sửa.
- Xe độ: đôi khi loại bỏ trợ lực để đạt cảm giác lái đặc thù (nhưng đánh đổi sự tiện dụng và an toàn trong đô thị).
