Khi hệ thống giải trí trên xe bỗng tắt ngúm, cách xử lý đúng nhất là đi từ nguyên nhân đơn giản đến phức tạp: kiểm tra cầu chì trước, rồi mới mở rộng sang dây nguồn, mass và bản thân head unit. Đây là lộ trình chẩn đoán giúp bạn khoanh vùng lỗi nhanh, tránh thay nhầm linh kiện tốn kém.
Tiếp theo, để xử lý đúng ngay từ lần đầu, bạn cần hiểu rõ cầu chì của màn hình/head unit nằm ở đâu, ký hiệu ra sao, và giá trị ampe nào phù hợp với từng mạch. Khi nắm đúng “địa chỉ” và thông số, bạn sẽ giảm đáng kể rủi ro thao tác sai.
Ngoài ra, kiểm tra cầu chì đúng kỹ thuật không chỉ là “nhìn xem có đứt hay không”. Bạn cần kết hợp quan sát, đo thông mạch và đo điện áp hai đầu cầu chì trong bối cảnh ACC/B+ thực tế để kết luận chính xác. Cách làm này giúp phân biệt lỗi nguồn với lỗi thiết bị.
Sau đây, bài viết sẽ đi theo đúng flow từ nhận diện khả năng hỏng cầu chì, xác định vị trí–ký hiệu, quy trình kiểm tra chuẩn, đến so sánh phương án sửa chữa và các tình huống tái lỗi thường gặp để bạn có thể tự tin xử lý hoặc quyết định mang xe vào gara đúng lúc.

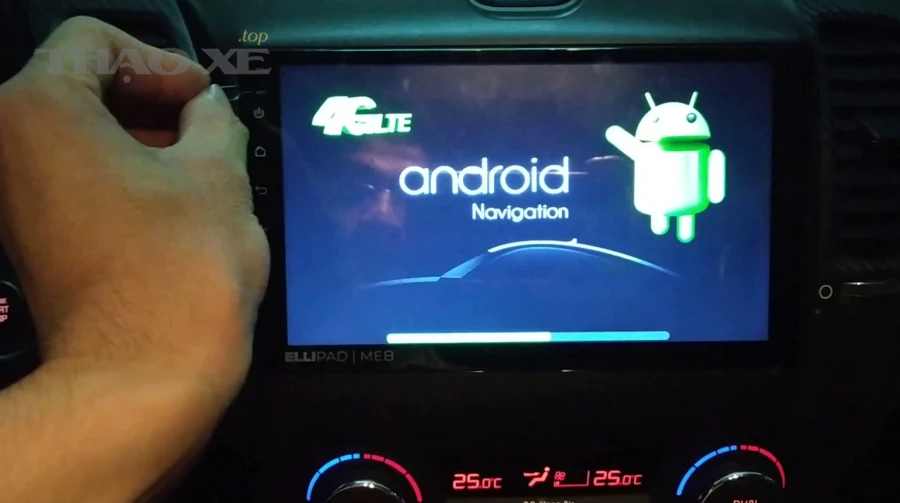

Màn hình/head unit không lên nguồn có phải do cầu chì không?
Có, màn hình/head unit không lên nguồn có thể do cầu chì; nhưng không phải lúc nào cũng do cầu chì, vì còn ít nhất 3 nhóm nguyên nhân khác: mất nguồn ACC/B+, lỗi mass, hoặc lỗi bản thân thiết bị.
Để hiểu rõ hơn, bạn nên coi “cầu chì” là điểm kiểm tra đầu tiên vì nhanh, rẻ và có tính loại trừ cao; tuy nhiên, kết luận cuối cùng phải dựa trên chuỗi kiểm tra liên hoàn thay vì thay cầu chì theo cảm tính.
Nếu chỉ riêng màn hình tắt còn thiết bị khác vẫn hoạt động, có nên kết luận hỏng head unit?
Không, chưa nên kết luận hỏng head unit ngay, vì có thể mạch cấp riêng của màn hình bị gián đoạn hoặc tiếp xúc kém tại giắc/cầu chì nhánh.
Cụ thể, rất nhiều xe có thiết kế tách nhánh cấp nguồn cho hệ giải trí. Trong thực tế, bạn có thể gặp tình huống đèn nội thất, đồng hồ táp-lô, cổng sạc vẫn hoạt động bình thường nhưng màn hình vẫn tắt. Khi đó, khả năng cao lỗi nằm ở:
- Cầu chì nhánh riêng của head unit hoặc cầu chì inline sau màn hình độ.
- Chân tiếp xúc cầu chì bị lỏng/oxy hóa, gây sụt áp cục bộ.
- Dây ACC bị đứt ngầm hoặc chạm chập theo rung động.
- Giắc nguồn sau head unit cắm chưa chặt sau khi bảo dưỡng nội thất.
Đây là lý do bạn nên kiểm tra điện áp ngay tại chân nguồn vào head unit trước khi kết luận thiết bị hỏng. Nếu có đủ B+, ACC và mass tốt mà máy vẫn không khởi động, lúc đó mới tăng xác suất lỗi phần cứng head unit.
Nếu nhiều thiết bị cùng chết điện, khả năng cầu chì nhánh chung có cao không?
Có, nếu nhiều thiết bị cùng ngừng hoạt động theo cụm, khả năng cầu chì nhánh chung bị đứt là rất cao.
Ví dụ, có xe dùng chung một nhánh cho radio–ổ tẩu–nguồn phụ kiện. Khi cụm này đồng loạt mất điện, bạn nên ưu tiên kiểm tra cầu chì chung trước. Cách làm hiệu quả:
- Bật khóa ACC.
- Dùng bút thử điện hoặc đồng hồ đo hai đầu test point của cầu chì.
- Nếu cả hai đầu đều không có điện: kiểm tra upstream (nguồn cấp trước cầu chì, relay, dây chính).
- Nếu một đầu có điện, đầu kia không có: cầu chì đứt hoặc tiếp xúc cầu chì lỗi.
Hơn nữa, với trường hợp màn hình ô tô không lên kèm nhiều tải khác mất nguồn, thay cầu chì chỉ là bước khôi phục tạm thời. Bạn còn phải truy nguyên nhân quá tải/chập để tránh cháy lặp lại.

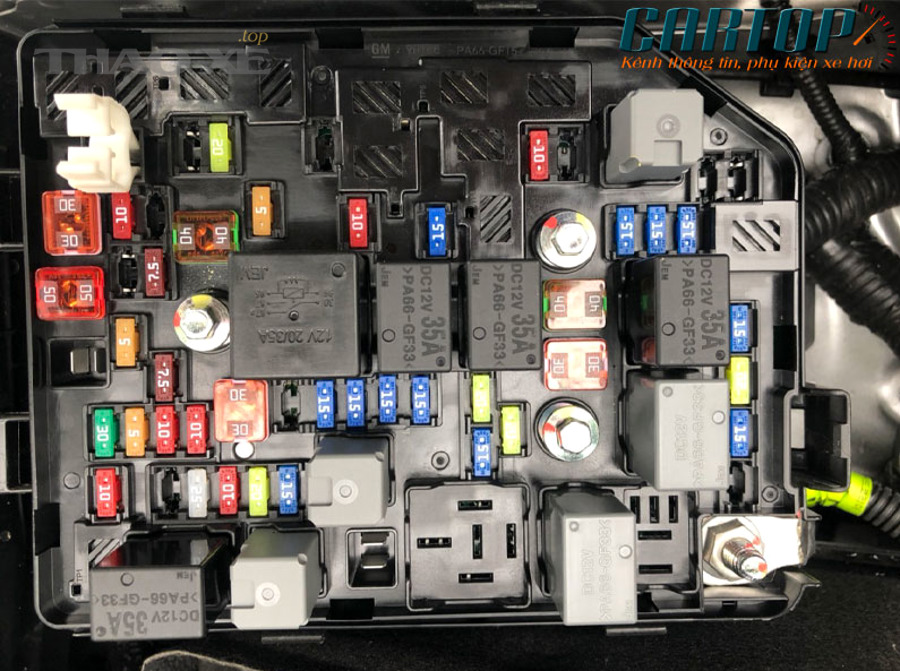

Cầu chì màn hình/head unit là gì và nằm ở đâu trên xe?
Cầu chì màn hình/head unit là linh kiện bảo vệ quá dòng trong mạch giải trí, có nhiệm vụ tự ngắt khi dòng điện vượt ngưỡng để bảo vệ dây dẫn và thiết bị.
Tiếp theo, để kiểm tra đúng và nhanh, bạn cần xác định đúng vị trí hộp cầu chì và đúng ký hiệu theo từng hãng xe. Đây là điểm quyết định việc bạn chẩn đoán chính xác hay “đoán mò”.
Ký hiệu fuse nào thường liên quan đến màn hình/head unit?
Có 4 nhóm ký hiệu thường gặp liên quan hệ màn hình/head unit: RADIO/AUDIO, ACC, CIG/POWER OUTLET và INFOTAINMENT, tùy cách đặt tên của từng hãng.
Cụ thể hơn, bạn có thể tìm theo nhóm sau:
- RADIO/AUDIO/AVN: nhánh trực tiếp cho thiết bị âm thanh–giải trí.
- ACC: nguồn sau khóa điện, quyết định trạng thái bật/tắt theo chìa.
- CIG/POWER OUTLET: một số xe chia sẻ nhánh với tẩu thuốc/cổng nguồn phụ.
- DOME/BACKUP/MEMORY: giữ nhớ cài đặt, đồng hồ, preset radio trên vài nền tảng xe.
Bảng dưới đây tổng hợp mục đích tra ký hiệu để bạn khoanh vùng nhanh:
| Nhóm ký hiệu | Vai trò điển hình | Dấu hiệu khi lỗi |
|---|---|---|
| RADIO/AUDIO/INFOTAINMENT | Cấp chính cho head unit | Màn hình không khởi động, âm thanh mất |
| ACC | Kích hoạt khi bật khóa | Thiết bị không lên theo chìa |
| CIG/POWER OUTLET | Có thể dùng chung nhánh | Mất đồng thời tẩu + màn hình |
| MEMORY/BACKUP | Duy trì nhớ cấu hình | Mất giờ, mất preset sau tắt máy |
Khi tra sơ đồ nắp hộp cầu chì, bạn nên đối chiếu thêm sách hướng dẫn xe vì tên ký hiệu có thể khác giữa các đời xe dù cùng dòng.
Trị số ampere bao nhiêu là đúng cho mạch màn hình và vì sao không được “đôn” cầu chì?
Trị số đúng là trị số nhà sản xuất chỉ định cho đúng mạch; không được “đôn” cầu chì vì có thể làm dây điện quá nhiệt, tăng nguy cơ cháy chập.
Để minh họa, nếu mạch thiết kế 10A mà bạn thay 15A–20A, cầu chì sẽ “chịu đựng” dòng cao hơn trong khi tiết diện dây và các điểm tiếp xúc không đổi. Hệ quả:
- Dây nguồn nóng bất thường, lớp cách điện lão hóa nhanh.
- Chân cầu chì và socket dễ cháy xém.
- Lỗi chập bị che giấu, tới khi bùng phát thì thiệt hại lớn hơn nhiều.
Ngược lại, nếu thay cầu chì nhỏ hơn chuẩn, hệ thống có thể nhảy cầu chì liên tục dù không có chập thật. Vì vậy, quy tắc vàng là đúng vị trí – đúng loại – đúng trị số.
Kiểm tra cầu chì màn hình/head unit đúng quy trình như thế nào?
Phương pháp chuẩn là kiểm tra theo 7 bước: xác định đúng mạch, quan sát cầu chì, đo thông mạch, đo điện áp hai đầu, kiểm tra tải liên quan, phục hồi và chạy thử; kết quả mong đợi là khoanh vùng lỗi trong một lần kiểm tra.
Để bắt đầu đúng kỹ thuật, bạn nên chuẩn bị đồng hồ vạn năng, nhíp tháo cầu chì, đèn pin và sơ đồ hộp cầu chì. Sau đây là quy trình có thể áp dụng cho đa số xe phổ thông.
Đo continuity và đo điện áp hai đầu cầu chì khác nhau thế nào?
Đo continuity tốt để biết cầu chì đứt/còn, còn đo điện áp hai đầu tốt để biết mạch có được cấp nguồn thực tế; mỗi phép đo giải quyết một câu hỏi khác nhau.
Trong khi đó, nhiều người chỉ đo thông mạch rồi kết luận “không lỗi”, nhưng thực tế vẫn có thể mất nguồn ở trước cầu chì. So sánh nhanh:
| Tiêu chí | Đo continuity (thông mạch) | Đo điện áp hai đầu |
|---|---|---|
| Trả lời câu hỏi | Cầu chì còn hay đứt? | Nguồn có đến và đi qua cầu chì không? |
| Điều kiện đo | Thường đo khi ngắt nguồn | Đo khi mạch ở trạng thái hoạt động phù hợp |
| Ưu điểm | Nhanh, rõ trạng thái linh kiện | Phản ánh đúng tình trạng cấp điện thực tế |
| Giới hạn | Không cho biết upstream/downstream | Cần hiểu trạng thái ACC/B+ để diễn giải đúng |
Vì vậy, kiểm tra đúng phải kết hợp cả hai: continuity để xác nhận linh kiện, điện áp để xác nhận hệ thống.
Kết quả đo nào cho thấy cầu chì tốt, cháy, hoặc nghi ngờ tiếp xúc kém?
Có 3 nhóm kết quả chính: (1) cầu chì hỏng, (2) cầu chì tốt nhưng thiếu nguồn, (3) cầu chì tốt nhưng tiếp xúc kém/sụt áp bất thường.
Cụ thể:
- Nhóm A – Cầu chì hỏng
- Continuity không thông.
- Điện áp một đầu có, đầu còn lại không.
- Xử lý: thay đúng trị số, sau đó theo dõi tái lỗi.
- Nhóm B – Cầu chì tốt nhưng thiếu nguồn trước cầu chì
- Continuity thông.
- Cả hai đầu test point đều không có điện trong trạng thái lẽ ra phải có.
- Xử lý: truy ngược relay/nguồn vào/đường ACC.
- Nhóm C – Cầu chì tốt nhưng tiếp xúc kém
- Continuity thông, có điện nhưng tải hoạt động chập chờn.
- Sụt áp lớn khi có tải, socket nóng.
- Xử lý: vệ sinh chân tiếp xúc, chỉnh lại độ kẹp socket, kiểm tra oxy hóa.
Dưới đây là checklist thao tác chuẩn khi bạn kiểm tra dây nguồn và mass song song với cầu chì:
- Kiểm tra điện áp B+ tại giắc nguồn vào head unit.
- Kiểm tra ACC khi bật/tắt khóa.
- Đo điện trở mass về thân xe (ưu tiên điểm mass nguyên bản).
- Lắc nhẹ bó dây để phát hiện lỗi đứt ngầm theo rung động.
- Xem lại các mối nối phụ kiện đấu thêm.
Quy trình 7 bước kiểm tra nhanh tại nhà
Áp dụng quy trình 7 bước giúp bạn xác định nhanh lỗi và giảm khả năng thay nhầm linh kiện.
- Xác định triệu chứng
- Màn hình tắt hoàn toàn hay chỉ mất hình/mất tiếng?
- Có phát sinh lỗi camera/âm thanh đi kèm màn hình hay không?
- Đối chiếu tải liên quan
- Tẩu thuốc, radio, đồng hồ, cổng sạc có còn hoạt động?
- Tra đúng cầu chì theo sơ đồ
- Ưu tiên nhánh RADIO/AUDIO/ACC và nhánh chia sẻ.
- Kiểm tra trực quan cầu chì
- Tìm dấu đứt, cháy sém, biến dạng thân cầu chì.
- Đo continuity
- Xác nhận cầu chì còn thông mạch.
- Đo điện áp hai đầu
- Đánh giá có nguồn vào/ra khi bật ACC.
- Thay đúng trị số và chạy thử
- Nếu tái cháy: dừng thay lặp, truy nguyên chập tải.
Video tham khảo thao tác đo mạch điện ô tô
Nên thay cầu chì hay tiếp tục chẩn đoán mạch nguồn/head unit?
Thay cầu chì là giải pháp đúng khi lỗi đơn lẻ, còn chẩn đoán sâu mạch nguồn/head unit là bắt buộc khi lỗi tái diễn, chập chờn hoặc phát sinh nhiều triệu chứng đồng thời.
Tiếp theo, bạn nên dùng nguyên tắc “một lần thay–một lần xác nhận nguyên nhân”. Nếu cầu chì cháy lại ngay sau thay, việc tiếp tục thay liên tục chỉ làm mất thời gian và có thể tăng rủi ro.
Khi nào có thể tự xử lý tại nhà và khi nào cần vào gara điện ô tô?
Bạn có thể tự xử lý tại nhà khi lỗi đơn giản, có đủ dụng cụ và nắm quy trình; ngược lại, nên vào gara khi cầu chì cháy lặp lại, dây nóng bất thường hoặc liên quan can thiệp điện phức tạp.
Phân định nhanh:
- DIY phù hợp khi:
- Có sơ đồ cầu chì rõ ràng.
- Chỉ một cầu chì hỏng, thay xong hoạt động ổn định.
- Không có mùi khét, không có dây nóng.
- Nên vào gara khi:
- Cháy cầu chì lặp lại sau thời gian ngắn.
- Màn hình bật tắt thất thường theo rung/ổ gà.
- Có hiện tượng ảnh hưởng lan sang camera lùi, loa, điều khiển vô lăng.
- Xe đã độ nhiều phụ kiện nguồn.
Gara chuyên điện có máy đo dòng kẹp, máy dò chập và sơ đồ mạch chi tiết để truy lỗi chính xác hơn.
Lỗi do cầu chì khác gì lỗi do dây ACC/B+, mass hoặc lỗi head unit?
Lỗi cầu chì thường biểu hiện “mất hẳn”, lỗi dây nguồn/mass thường “chập chờn”, còn lỗi head unit có thể mất một phần chức năng dù nguồn đủ.
Bảng đối chiếu dưới đây giúp bạn nhận biết nhanh trước khi quyết định sửa:
| Nhóm lỗi | Dấu hiệu đặc trưng | Cách xác nhận |
|---|---|---|
| Cầu chì hỏng | Mất nguồn đột ngột, thường theo cụm tải | Đo continuity + điện áp hai đầu |
| Dây ACC/B+ lỗi | Lúc có lúc không theo rung/chìa khóa | Đo điện áp tại giắc khi thao tác khóa |
| Mass lỗi | Nhiễu, reset ngẫu nhiên, âm thanh méo | Đo điện trở mass, kiểm tra điểm bắt mass |
| Head unit lỗi | Có nguồn nhưng treo logo/đen màn hình/mất chức năng riêng | Kiểm tra nguồn đủ, thử bằng thiết bị thay thế |
Trong khi đó, nhiều chủ xe nhầm giữa “mất hình do màn” với “mất nguồn do mạch”. Vì vậy, nếu bạn gặp lỗi camera/âm thanh đi kèm màn hình, hãy ưu tiên kiểm tra đường cấp điện và mass trước khi kết luận hỏng màn hình.
Góc chi phí: thay cầu chì, sửa mạch hay thay head unit?
Chi phí thấp nhất thường là thay cầu chì đúng chuẩn; chi phí tăng dần khi chuyển sang sửa dây/mạch và cao nhất là thay head unit.
Để bạn dự trù ngân sách hợp lý, logic chi phí thường đi theo độ phức tạp:
- Thay cầu chì đúng trị số: thấp, xử lý nhanh.
- Sửa dây nguồn, socket, điểm mass: trung bình.
- Sửa bo mạch nguồn trong head unit: trung bình–cao tùy mức hỏng.
- Thay mới head unit: cao nhất.
Khi tìm hiểu chi phí sửa/thay màn hình ô tô, bạn nên yêu cầu gara tách riêng báo giá theo 3 phần: công chẩn đoán, linh kiện điện (fuse/dây/giắc), và phương án thiết bị (sửa/thay). Cách này giúp bạn biết rõ mình đang trả tiền cho “nguyên nhân gốc” hay chỉ “triệu chứng”.
Vì sao cầu chì màn hình/head unit vẫn cháy lặp lại sau khi thay mới?
Có 4 nhóm nguyên nhân tái cháy phổ biến: quá tải do phụ kiện đấu thêm, chập ngắt quãng trên dây, tiếp xúc socket kém sinh nhiệt, và lỗi nội bộ head unit kéo dòng bất thường.
Hơn nữa, hiện tượng tái cháy thường không xảy ra ngay lập tức mà xuất hiện sau rung động, trời nóng hoặc khi bật đồng thời nhiều tải. Vì vậy, chỉ thay cầu chì mà không truy nguyên nhân sẽ khiến lỗi quay lại.
Head unit zin và head unit Android độ khác nhau thế nào về đường cấp nguồn và cầu chì?
Head unit zin thường có sơ đồ nguồn chuẩn theo hãng, còn head unit Android độ hay phát sinh cầu chì inline, jack chuyển và mối nối trung gian nên rủi ro tiếp xúc/chia tải sai cao hơn.
Sự khác biệt quan trọng:
- Hệ zin: bó dây đồng bộ, điểm mass chuẩn, ít mối nối tự phát.
- Hệ độ: thêm jack chuyển, bộ giải mã, camera, DSP… làm tăng số điểm lỗi.
- Mạch nhớ/ACC trên hệ độ đôi khi đấu “tắt” để giữ cài đặt, dễ phát sinh dòng rò.
Vì vậy, nếu xe đã độ màn hình, bạn cần kiểm tra cả cầu chì trong hộp chính lẫn cầu chì phụ trên dây nguồn sau mặt dưỡng.
Cầu chì không đứt nhưng vẫn mất nguồn: có thể do chân fuse oxy hóa hoặc socket lỏng không?
Có, cầu chì còn nguyên vẫn có thể gây mất nguồn nếu chân tiếp xúc oxy hóa, lỏng kẹp hoặc socket bị cháy xém tạo điện trở tiếp xúc cao.
Khi đó, triệu chứng thường là bật được lúc đầu nhưng tắt khi chạy qua đường xấu hoặc khi tải tăng. Dấu hiệu nhận biết:
- Vỏ cầu chì/ổ cầu chì ấm bất thường.
- Màu chân kim loại xỉn, có vết đen.
- Đo điện áp thấy sụt lớn ở hai đầu khi tải hoạt động.
Xử lý đúng:
- Vệ sinh nhẹ nhàng chân tiếp xúc bằng dung dịch chuyên dụng.
- Siết/khôi phục độ kẹp socket (nếu cho phép).
- Thay socket/cầu chì khi có dấu hiệu cháy xém.
Phụ kiện đấu thêm (camera hành trình, sạc nhanh, HUD) có làm quá tải nhánh infotainment không?
Có, phụ kiện đấu thêm có thể làm quá tải nhánh infotainment nếu lấy nguồn chung không đúng thiết kế hoặc cộng dồn công suất vượt ngưỡng.
Các tình huống điển hình:
- Lấy nguồn camera hành trình và sạc nhanh từ cùng một đường với head unit.
- Dùng bộ chuyển nguồn chất lượng thấp gây nhiễu và tăng dòng đỉnh.
- Đấu nối thủ công bằng xoắn dây, băng keo, không qua jack chuẩn.
Giải pháp:
- Tách nguồn phụ kiện công suất cao sang nhánh riêng có bảo vệ độc lập.
- Dùng cầu chì đúng trị số cho từng tải.
- Chuẩn hóa điểm mass và đường dây theo tiết diện phù hợp.
Làm sao phòng ngừa cháy cầu chì tái diễn theo mùa nóng/ẩm và sau khi độ điện?
Có 5 biện pháp phòng ngừa hiệu quả: kiểm tra định kỳ, chuẩn hóa đấu nối, bảo vệ socket, kiểm soát tải, và kiểm tra dòng bất thường sau khi độ điện.
Checklist phòng ngừa:
- Kiểm tra nhiệt chân cầu chì sau 15–20 phút vận hành.
- Vệ sinh điểm tiếp xúc ở khu vực ẩm ướt theo định kỳ.
- Không dùng cầu chì khác trị số “để đi tạm”.
- Tách nguồn phụ kiện khỏi nhánh màn hình khi tổng tải cao.
- Kiểm tra lại toàn bộ sau mỗi lần tháo taplo hoặc nâng cấp âm thanh.
Tổng kết thực hành theo Contextual Flow
Tóm lại, hướng xử lý đúng cho bài toán màn hình/head unit mất nguồn là: xác nhận triệu chứng → kiểm tra cầu chì đúng nhánh → đo continuity + điện áp → đối chiếu dây ACC/B+ và mass → mới kết luận lỗi thiết bị. Quy trình này giúp bạn tránh thay sai, sửa đúng nguyên nhân và tối ưu chi phí.
Như vậy, nếu xe chỉ lỗi đơn lẻ và xử lý xong sau một lần thay đúng chuẩn, bạn có thể tiếp tục theo dõi. Ngược lại, nếu lỗi tái diễn hoặc xuất hiện kèm hiện tượng bất thường trên các hệ khác, hãy chuyển sang chẩn đoán chuyên sâu tại gara điện ô tô để đảm bảo an toàn lâu dài. Với cách làm có thứ tự như trên, bạn sẽ kiểm soát tốt cả hiệu quả sửa chữa lẫn ngân sách vận hành xe.
