Nếu dây tín hiệu (cáp RCA) của camera lùi bị đứt hoặc chập, bạn hoàn toàn có thể chẩn đoán đúng điểm lỗi và xử lý dứt điểm bằng một quy trình loại trừ đơn giản: quan sát – thử rung – đo thông mạch – kiểm tra giắc – kiểm tra nguồn, rồi mới quyết định nối hay thay.
Tiếp theo, bài viết sẽ giúp bạn khoanh vùng nguyên nhân để tránh thay nhầm: nhiều trường hợp tưởng “hỏng camera” nhưng thực tế lại là giắc lỏng, dây đứt ngầm ở bản lề cốp hoặc dây bị kẹp làm suy hao tín hiệu.
Hơn nữa, bạn sẽ có hướng dẫn nối dây tín hiệu đúng kỹ thuật (đúng lõi, đúng lớp chống nhiễu/shield, chống ẩm) để không tái lỗi—đặc biệt quan trọng với cáp video vì chỉ nối “cho dính” là hình vẫn dễ nhiễu.
Dưới đây, mình sẽ đi lần lượt từ khái niệm → dấu hiệu → quy trình chẩn đoán → cách sửa → cách test sau sửa, để bạn cầm tay chỉ việc và tự tin xử lý ngay tại nhà hoặc biết chính xác cần yêu cầu gì khi mang ra gara.
Dây tín hiệu (cáp RCA) camera lùi là gì và nó ảnh hưởng thế nào đến hình ảnh hiển thị?
Dây tín hiệu (cáp RCA) camera lùi là dây dẫn tín hiệu hình ảnh (video) từ camera về màn hình/đầu DVD, có cấu tạo lõi tín hiệu và lớp chống nhiễu (shield), nên chỉ cần đứt ngầm hoặc chập nhẹ cũng khiến hình mất, chập chờn hoặc nhiễu.
Để hiểu đúng “dây tín hiệu” bạn đang sửa, cần móc xích lại: camera tạo tín hiệu video → cáp RCA mang tín hiệu → đầu/màn hình giải mã và hiển thị. Vì vậy, dây tín hiệu không chỉ “dẫn điện”, mà còn phải giữ chất lượng tín hiệu ổn định trên cả đoạn dây dài đi từ đuôi xe lên taplo.
Cáp RCA có phải “dây camera lùi” không?
Có, cáp RCA thường chính là dây tín hiệu camera lùi trong các bộ camera lắp thêm (aftermarket), nhưng “dây camera lùi” trên thực tế có thể gồm nhiều dây: dây tín hiệu (RCA/video), dây nguồn cấp cho camera, và đôi khi thêm dây kích lùi (trigger) để màn hình tự chuyển sang chế độ lùi.
Cụ thể, nếu bạn thấy một đầu jack RCA màu vàng (hoặc jack AV tương tự) thì gần như chắc chắn đó là đường video. Điểm hay bị nhầm là: nhiều người nối dây nguồn 12V cho “dính” rồi tưởng xong, nhưng lõi tín hiệu video và lớp chống nhiễu bên trong cáp RCA mới là thứ quyết định hình có ổn hay không.
Vì sao cáp tín hiệu bị đứt/chập lại gây mất tín hiệu hoặc nhiễu sọc?
Vì tín hiệu video cần một đường dẫn “sạch” và liên tục; khi cáp bị lỗi, hệ thống sẽ phản ứng theo đúng kiểu “tín hiệu bị phá vỡ”:
- Đứt hở (open circuit): tín hiệu không tới màn hình → thường gặp hiện tượng màn hình đen/xanh, không có hình.
- Đứt ngầm/chập chờn: rung xe là mất, lúc có lúc không → rất hay xảy ra ở đoạn dây qua bản lề cốp.
- Chạm shield / mất lớp chống nhiễu: hình dễ bị nhiễu, sọc, hạt, đặc biệt khi gần dây nguồn hoặc thiết bị gây nhiễu điện từ.
Một nghiên cứu từ Đại học Auburn (Khoa Cơ khí) cho thấy khi đầu nối/tiếp điểm chịu rung động, điện trở tiếp xúc có thể tăng và dao động, và khi ngừng rung thì điện trở có xu hướng trở về gần trạng thái ban đầu—đây là cơ chế rất “giống” với lỗi chập chờn do rung trên dây/giắc trong môi trường xe. (eng.auburn.edu)
Dấu hiệu nào cho thấy dây tín hiệu camera lùi đang bị đứt hoặc chập?
Có 4 nhóm dấu hiệu chính cho lỗi dây tín hiệu camera lùi: mất hẳn, chập chờn theo rung, nhiễu/sọc theo môi trường điện, và lỗi hiển thị do không nhận tín hiệu—nhìn đúng nhóm là bạn khoanh vùng nhanh hơn rất nhiều.
Nói cách khác, khi bạn gặp tình trạng camera lùi không hoạt động, đừng vội kết luận “hỏng camera”; hãy bám vào dấu hiệu để đoán “đứt hay chập, ở dây hay ở giắc, ở tín hiệu hay ở nguồn”.
Camera lùi chập chờn có phải do dây tín hiệu không?
Có thể là do dây tín hiệu, và thường gặp nếu bạn thấy ít nhất 3 dấu hiệu sau:
- Rung xe / đóng mở cốp là mất hình, mở lại lại có (gợi ý đứt ngầm ở đoạn dây hay bị gập).
- Hình “lúc rõ lúc đen”, không theo quy luật tua máy (gợi ý tiếp xúc kém ở lõi tín hiệu/giắc RCA).
- Lúc trời ẩm/mưa hoặc sau rửa xe dễ phát sinh lỗi (gợi ý chập nhẹ/oxy hóa).
Tuy nhiên, nếu chập chờn kiểu “bật khóa lên lúc có lúc không” và đồng thời nhiều thiết bị khác cũng chập chờn, bạn phải cân nhắc nguồn cấp hoặc mass. Đoạn sau sẽ hướng dẫn khoanh vùng để không đoán mò.
Những vị trí nào khiến dây hay bị đứt ngầm nhất trên xe?
Có 5 vị trí “đứt ngầm kinh điển” của dây tín hiệu camera lùi, dựa trên tiêu chí: chỗ bị gập – bị kẹp – bị cọ – bị ẩm – bị kéo căng.
- Bản lề cốp / ống gen cao su nối cốp với thân xe: đóng mở liên tục → gãy gập lõi đồng.
- Nẹp cốp, mép tôn sắc ở đuôi xe: dây cọ cạnh sắc → mòn vỏ, chạm shield.
- Dọc bậc cửa / chân ghế: bị kẹp bởi ốp nhựa, kéo căng khi trượt ghế.
- Khu vực gần dây nguồn lớn (bộ sạc/đầu Android/đường alternator): dễ nhiễu nếu shield kém.
- Điểm nối tạm (nối xoắn + băng keo): lâu ngày oxy hóa → tăng điện trở tiếp xúc → hình suy hao.
Nhiễu hình theo ga/tua máy thường là do đứt dây hay do mass/nguồn?
Dây tín hiệu “đứt” thường gây mất hình hoặc chập chờn theo rung, còn nhiễu tăng theo tua máy thường nghiêng về nguồn/mass hơn—nhưng vẫn có ngoại lệ nếu shield của cáp bị hỏng.
So sánh nhanh theo dấu hiệu (để bạn nhớ một lần dùng lâu dài):
- Đứt/tiếp xúc kém (dây/giắc): rung là mất, xoay jack là lúc có lúc không, thay đổi khi đóng mở cốp.
- Nguồn/mass (điện): nhiễu biến thiên theo tua máy, bật thêm tải điện (đèn, sấy kính) là nhiễu tăng/giảm.
- Shield kém/đi dây sai tuyến: nhiễu “tăng khi đi gần dây nguồn”, giảm khi bạn tách dây tín hiệu ra xa đường nguồn.
Nếu bạn đang gặp tình trạng camera lùi bị nhiễu/sọc màn, đừng bỏ qua khả năng “đứt lớp chống nhiễu” trong cáp RCA—vì nhiều bộ dây rẻ tiền shield rất mỏng.
Quy trình chẩn đoán: Làm sao khoanh vùng lỗi do dây, giắc, camera hay màn hình?
Bạn có thể khoanh vùng lỗi bằng một quy trình 4 bước: (1) kiểm tra hiển thị, (2) kiểm tra giắc và tuyến dây, (3) đo dây tín hiệu, (4) kiểm tra nguồn camera lùi—kết quả sẽ chỉ ra “thủ phạm” mà không cần thay đồ theo cảm tính.
Để bắt đầu, hãy nhớ móc xích quan trọng: hiện tượng “mất hình” có thể đến từ tín hiệu không tới, hoặc màn hình không nhận, hoặc camera không phát. Ba nhóm này cần cách kiểm khác nhau.
Có thể kiểm tra nhanh mà không cần tháo nhiều không?
Có, bạn có thể kiểm tra nhanh bằng 3 thao tác “ít tháo nhất”:
- Kiểm tra nguồn vào màn hình/đầu và chọn đúng nguồn AV/CAM: nhiều ca “mất tín hiệu” thực ra do chọn sai input.
- Rút – cắm lại jack RCA ở đầu màn hình/đầu Android: nếu chạm nhẹ mà hình nhấp nháy, khả năng cao là giắc lỏng/oxy hóa.
- Thử rung test tuyến dây dễ gập: đặc biệt đoạn gen cao su ở cốp; nếu rung là mất, gần như chắc lỗi nằm ở đoạn đó.
Nếu xe bạn báo kiểu lỗi màn hình không nhận tín hiệu camera, hãy kiểm tra thêm: màn hình có chế độ “Rear Cam” riêng không, và có đang nhận trigger lùi hay không (một số đầu cần tín hiệu kích lùi để chuyển kênh).
Đo đồng hồ thế nào để phát hiện đứt ngầm hoặc chập?
Đo đúng cách sẽ giúp bạn “bắt” đứt ngầm—điều mà nhìn bằng mắt thường khó thấy. Bạn cần đồng hồ đo (multimeter) và nên ngắt nguồn trước khi đo.
Cách đo thông mạch lõi tín hiệu (core):
- Rút hai đầu cáp tín hiệu khỏi camera và màn hình.
- Đặt đồng hồ chế độ thông mạch/ohm.
- Chạm que đo vào chân giữa của jack RCA hai đầu.
- Kết quả:
- ~0–2Ω: thường ổn (tùy độ dài dây).
- Nhảy loạn/đang đo mà mất: nghi đứt ngầm.
Cách kiểm chạm giữa lõi và shield (short):
- Một que vào chân giữa (lõi), một que vào vỏ ngoài (shield).
- Kết quả lý tưởng: không thông (điện trở rất cao).
- Nếu thông hoặc có điện trở thấp: nghi chập (do nước/rách vỏ/mối nối sai).
Mẹo thực chiến: vừa đo vừa uốn nhẹ đoạn dây nghi ngờ (ở bản lề cốp). Nếu trị số thay đổi, bạn đã tìm đúng vùng lỗi.
Thử thay thế từng phần: thay cáp trước hay thay camera trước?
Cáp nên được ưu tiên kiểm trước nếu có 2 lý do: (1) cáp dễ lỗi do gập/kẹp, (2) thay thử cáp thường rẻ và nhanh hơn so với thay camera.
So sánh quyết định theo tình huống:
- Nếu rung là mất hình / đóng mở cốp là mất: ưu tiên cáp/giắc.
- Nếu luôn mất hình nhưng camera vẫn ấm/lên nguồn: ưu tiên kiểm đường tín hiệu (cáp) rồi mới nghi camera.
- Nếu màn hình báo “No signal” bất kể thay cáp: khi đó mới tập trung vào camera hoặc cổng vào màn hình.
Và đừng quên bước mà nhiều người bỏ sót: kiểm tra nguồn camera lùi (nguồn cấp 12V/5V tùy bộ), vì camera không phát tín hiệu khi nguồn không ổn—dù cáp có tốt đến đâu.
Sửa dây tín hiệu camera lùi bị đứt/chập như thế nào để không tái lỗi?
Bạn có thể sửa dây tín hiệu camera lùi bằng 2 phương án chính: (1) nối đúng kỹ thuật phần bị đứt/chập, hoặc (2) thay mới toàn tuyến cáp RCA—mục tiêu là tín hiệu ổn định và chống nhiễu/ẩm để không tái lỗi.
Sau đây là cách chọn phương án và thực hiện đúng “chuẩn cáp tín hiệu”, không áp dụng kiểu nối dây điện nguồn thông thường.
Có nên nối dây tín hiệu bằng băng keo điện tạm không?
Có, nhưng chỉ nên dùng tạm thời trong tình huống cần đi gấp, và cần hiểu rõ 3 lý do vì sao nối tạm dễ tái lỗi:
- Băng keo điện không chống ẩm tốt: nước/ẩm lọt vào → oxy hóa lõi và shield → chập chờn.
- Không đảm bảo tiếp xúc shield: mất lớp chống nhiễu → dễ phát sinh nhiễu hình.
- Mối nối chịu rung: rung lâu sẽ lỏng mối nối, tăng điện trở tiếp xúc → mất tín hiệu.
Vì vậy, nếu bạn buộc phải nối tạm, hãy coi đó là “đưa xe về nhà/gara”. Còn để bền, bạn cần ống co nhiệt (ưu tiên loại có keo), hoặc mối hàn + bọc chống ẩm.

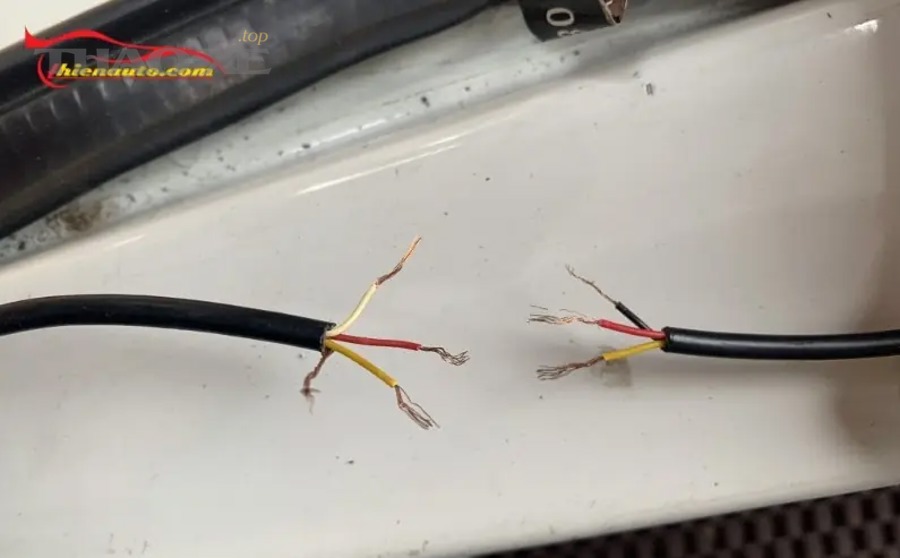

Nối dây tín hiệu và lớp chống nhiễu (shield) đúng cách ra sao?
Nối đúng cáp RCA là nối hai lớp: (1) lõi tín hiệu, (2) lớp chống nhiễu/shield. Nếu bạn chỉ nối lõi mà bỏ shield, hình có thể lên nhưng dễ nhiễu, nhất là khi xe chạy hoặc khi bật thêm tải điện.
Quy trình nối “đúng chuẩn tín hiệu” (tóm tắt thực hành):
- Bước 1: Cắt bỏ đoạn hư, tuốt vỏ ngoài vừa đủ để lộ lưới shield và lõi tín hiệu.
- Bước 2: Tách shield ra một phía, tuốt lõi (tránh làm sờn lõi).
- Bước 3: Nối lõi với lõi (hàn thiếc hoặc bấm nối chuyên dụng).
- Bước 4: Bọc cách điện cho mối nối lõi (ống co nhiệt nhỏ).
- Bước 5: Nối shield với shield (quấn – hàn – hoặc bấm), đảm bảo shield không chạm lõi.
- Bước 6: Bọc toàn bộ bằng ống co nhiệt lớn (loại có keo càng tốt) + cố định chống rung.
Lưu ý quan trọng: Nếu mối nối đặt ở khu vực dễ ẩm (đít xe/cốp), hãy ưu tiên bọc kín chống nước. “Chập nhẹ do ẩm” thường khiến lỗi tái phát đúng kiểu: hôm khô thì bình thường, hôm mưa thì mất/chập chờn.
Khi nào nên thay mới toàn bộ cáp RCA thay vì nối?
Bạn nên thay mới cáp RCA nếu câu trả lời là “Có” cho ít nhất 3 tiêu chí sau:
- Cáp bị hư ở nhiều điểm (cắt nối nhiều lần sẽ làm suy hao và khó chống nhiễu).
- Tuyến dây đi sát cạnh sắc hoặc đã rách vỏ dài (nguy cơ chạm shield lặp lại).
- Bạn đang gặp camera lùi bị nhiễu/sọc màn kéo dài dù đã nối lại (shield có thể đã yếu toàn tuyến).
- Bộ cáp ban đầu quá mỏng, không có shield tốt, dễ bắt nhiễu.
Thực tế, thay cáp mới đôi khi “rẻ hơn thời gian” so với việc dò nối nhiều mối. Bạn có thể thay loại cáp dày, có chống nhiễu tốt và đi lại tuyến dây xa đường nguồn để ổn định lâu dài.
Sau khi sửa, kiểm tra lại thế nào để chắc chắn hệ thống ổn định?
Sau khi sửa, bạn cần test theo 3 điều kiện (tĩnh – rung – tải điện) để chắc chắn dây không còn đứt ngầm/chập và hệ thống không bị nhiễu; nếu chỉ test đứng yên, nhiều lỗi sẽ “giấu mặt” và quay lại khi bạn chạy xe.
Tiếp theo là checklist test nhanh nhưng đủ “bắt bệnh”, đặc biệt hữu ích nếu trước đó bạn từng gặp cảnh camera lùi không hoạt động hoặc mất hình ngẫu nhiên.
Có cần chạy thử/đi qua xóc để test lại không?
Có, vì lỗi dây/giắc thường bộc lộ khi rung—và đây là 3 cách test an toàn:
- Test tĩnh tại chỗ: vào số R, quan sát hình 30–60 giây, lắc nhẹ jack RCA (nếu tiếp xúc kém sẽ nhấp nháy).
- Test rung mô phỏng: đóng/mở cốp vài lần, uốn nhẹ đoạn dây ở gen cốp trong khi màn hình đang hiển thị.
- Test tải điện: bật đèn pha, điều hòa, sấy kính (nếu có), tăng/giảm ga (nếu xe nổ máy). Nếu xuất hiện nhiễu theo tải, quay lại bước kiểm mass/nguồn và tuyến đi dây.
Gợi ý: nếu bạn vẫn thấy “No signal”/không lên hình sau khi đã chắc dây tín hiệu tốt, hãy quay lại phần khoanh vùng để kiểm tra nguồn camera lùi và cấu hình vào camera trên màn hình—vì nhiều trường hợp là lỗi màn hình không nhận tín hiệu camera do sai cổng vào hoặc sai chế độ kích hoạt.
Làm sao giảm nhiễu tín hiệu camera lùi mà không phải thay camera?
Bạn có thể giảm nhiễu tín hiệu camera lùi mà không thay camera bằng 4 nhóm giải pháp: nâng chất lượng cáp (shield), tối ưu tuyến đi dây, xử lý mass/nguồn, và chống ẩm mối nối—mục tiêu là biến “nhiễu” thành “ổn định” ngay trên hệ thống hiện có.
Nói cách khác, khi bạn gặp camera lùi bị nhiễu/sọc màn, thay camera chưa chắc giải quyết; nhiều ca chỉ cần cải thiện đường truyền và điện là xong.
Cáp RCA thường vs cáp RCA chống nhiễu: khác nhau ở điểm nào?
Cáp RCA chống nhiễu tốt thường thắng ở 3 tiêu chí:
- Lớp shield dày và phủ đều: giảm bắt nhiễu từ môi trường điện trên xe.
- Vỏ và kết cấu chắc: ít gãy gập, ít đứt ngầm.
- Đầu jack/đầu nối chắc: giảm lỗi tiếp xúc kém.
Nếu bạn từng nối lại mà vẫn nhiễu, hãy nghi ngờ “shield yếu toàn tuyến” và cân nhắc thay cáp chống nhiễu tốt hơn.
Đi dây tín hiệu gần dây nguồn có làm tăng nhiễu không?
Có, và đây là 3 lý do phổ biến:
- Dây nguồn và thiết bị công suất (máy phát, mô-đun sạc) tạo trường nhiễu điện từ.
- Nếu cáp tín hiệu shield yếu, nhiễu dễ “chui” vào lõi.
- Đi dây song song quãng dài làm tăng khả năng cảm ứng nhiễu.
Giải pháp thực dụng: đi cáp tín hiệu tách xa đường nguồn lớn, cố định chống rung, tránh bó chung với dây nguồn của thiết bị công suất.
Nhiễu do mass (ground loop) có thể xử lý bằng cách nào?
Nhiễu do mass thường xuất hiện kiểu “rền/sọc” thay đổi theo tải điện. Bạn có thể xử lý theo thứ tự an toàn – dễ làm:
- Kiểm tra và siết lại điểm mass (đảm bảo tiếp xúc kim loại sạch).
- Không lấy mass “chung tạm” qua vít sơn/điểm rỉ.
- Nếu dùng đầu Android/đầu rời, kiểm tra dây mass của đầu và của camera có cùng tham chiếu tốt không.
Về mặt nguyên lý, nhiễu thường là “điện áp rơi” trên đường mass khiến tín hiệu bị lệch. Tài liệu kỹ thuật cũng cho thấy độ ẩm và môi trường có thể làm tăng điện trở tiếp xúc ở các giắc nối, từ đó gây sai lệch truyền tín hiệu trong hệ thống điện/điện tử. (studocu.vn)
Làm chống nước cho mối nối thế nào để tránh chập lại?
Để chống nước mối nối, bạn cần ưu tiên “kín + bền rung”:
- Dùng ống co nhiệt có keo (loại double-wall) cho cả mối nối lõi và lớp bọc ngoài.
- Tránh đặt mối nối ở đáy cốp nơi dễ đọng nước; nâng mối nối lên vị trí khô.
- Sau khi bọc, cố định mối nối bằng dây rút/keo dán chuyên dụng để không rung lắc kéo mối nối.
Nếu bạn làm đúng các bước trên, tình trạng chập chờn do ẩm thường giảm rõ rệt, đặc biệt vào mùa mưa hoặc sau rửa xe.
