Kiểm tra nguồn cấp cho mô tơ điện là bước bắt buộc nếu bạn muốn chẩn đoán đúng nguyên nhân mô tơ chạy yếu, rung, nóng hoặc không khởi động. Đúng quy trình, bạn sẽ tách được lỗi do điện cấp với lỗi do bản thân mô tơ hay tải cơ khí, từ đó sửa nhanh hơn, giảm thay nhầm linh kiện và tránh cháy cuộn dây.
Tiếp theo, bài viết tập trung vào các thông số cốt lõi nhất của nguồn cấp như điện áp, dòng, pha, tần số, độ sụt áp và tình trạng tiếp điểm. Đây là nhóm dữ liệu quyết định chất lượng chẩn đoán, đặc biệt trong bối cảnh xưởng cần xử lý nhanh nhưng vẫn phải an toàn.
Bên cạnh đó, bạn sẽ có một quy trình kiểm tra theo từng bước, kèm tiêu chí đạt/không đạt rõ ràng để hành động ngay tại hiện trường. Mục tiêu không chỉ là “tìm lỗi”, mà còn là xác nhận máy đủ điều kiện chạy lại ổn định sau sửa chữa.
Sau đây, để bắt đầu phần nội dung chính, chúng ta đi từ câu hỏi nền tảng “có phải do nguồn cấp không” đến công cụ đo, cây quyết định xử lý và các tình huống chuyên sâu thường làm thợ chẩn đoán sai ở ca thực tế.
Nguồn cấp cho mô tơ có phải nguyên nhân chính khi motor chạy yếu, rung hoặc không khởi động không?
Có, nguồn cấp cho mô tơ thường là nguyên nhân chính trong nhiều ca lỗi, vì ba lý do: điện áp sai/không ổn định, mất hoặc lệch pha, và tiếp điểm – đường dây gây sụt áp dưới tải.
Để hiểu rõ hơn, câu trả lời “có” không có nghĩa lúc nào cũng 100% do điện cấp; nó nghĩa là nguồn cấp là cụm phải kiểm tra đầu tiên vì tác động trực tiếp đến mô men khởi động, nhiệt cuộn dây và tuổi thọ cách điện.
Có thể kết luận “do nguồn cấp” ngay khi mô tơ không chạy không?
Không nên kết luận ngay khi chưa đo tối thiểu 4 điểm: đầu ra CB, trước contactor, sau contactor và cọc mô tơ dưới tải giả lập hoặc tải thực tế. Nếu bỏ qua chuỗi đo này, thợ dễ thay nhầm tụ, nhầm cuộn dây hoặc nhầm bạc đạn.
- Lý do 1 – Triệu chứng trùng nhau: Mô tơ không quay có thể do mất pha, nhưng cũng có thể do trục kẹt, bạc đạn bó hoặc cơ cấu tải bị khóa cứng.
- Lý do 2 – Lỗi gián đoạn: Có ca điện áp không tải đẹp, nhưng khi đóng tải mới sụt mạnh do điểm nối nóng, oxy hóa hoặc đầu cos lỏng.
- Lý do 3 – Lỗi bảo vệ: Rơ-le nhiệt, CB, contactor có thể làm mạch “đứt ngầm”, khiến thợ tưởng mô tơ hỏng.
Quy tắc thực hành nhanh tại xưởng:
- Xác nhận trạng thái cơ khí quay tay (nếu an toàn cho phép).
- Đo điện áp nguồn đầu vào và tại cọc mô tơ.
- Đo dòng từng pha khi khởi động và khi ổn định.
- Ghi nhận nhiệt bất thường tại điểm nối bằng cảm biến nhiệt/quan sát dấu cháy xém.
Khi nào KHÔNG phải lỗi nguồn cấp mà là lỗi cuộn dây hoặc tải cơ khí?
Nếu nguồn cấp đạt chuẩn nhưng mô tơ vẫn quá dòng, nóng nhanh hoặc phát tiếng cạ, khả năng cao lỗi ở cuộn dây/tải cơ khí. Trong khi đó, lỗi nguồn cấp thường thể hiện bằng mất cân bằng điện áp, dòng lệch pha, hoặc sụt áp rõ khi vào tải.
So sánh nhanh để khoanh vùng:
- Nghiêng về nguồn cấp:
- Điện áp thấp hơn định mức tại cọc mô tơ khi tải tăng.
- Dòng các pha lệch nhau rõ rệt dù tải cơ không đổi.
- Mô tơ rung, hụt lực theo thời điểm đóng cắt thiết bị khác.
- Nghiêng về cuộn dây mô tơ:

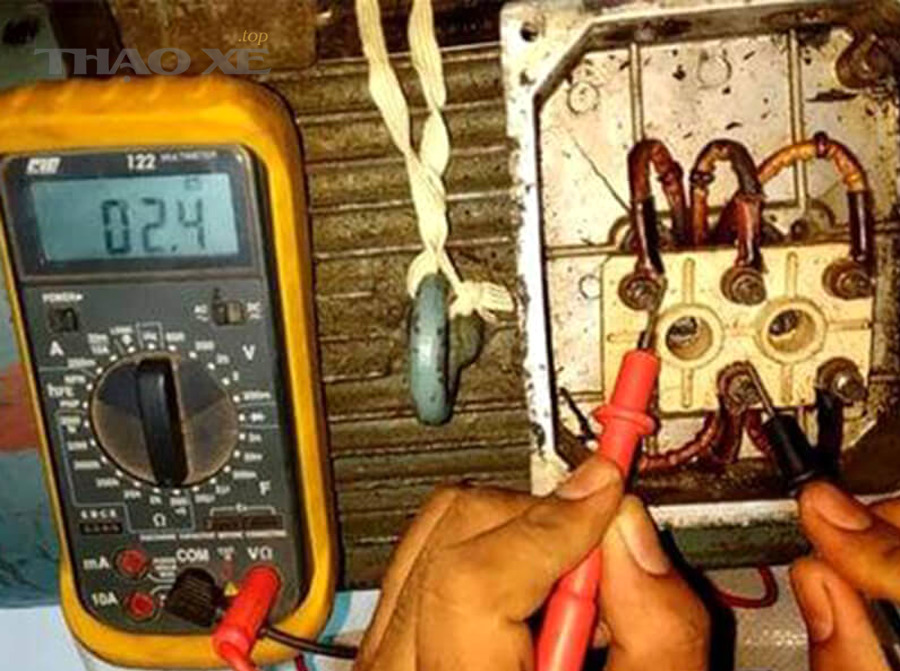

- Điện trở cuộn lệch bất thường giữa các pha.
- Cách điện suy giảm, mô tơ nóng cục bộ.
- Dòng tăng bất thường ngay cả khi điện áp cấp ổn định.
- Nghiêng về tải cơ khí:
- Trục nặng, quay tay khó, tiếng rít/cạ kim loại.
- Dòng tăng theo tải cơ rõ ràng.
- Có dấu hiệu cơ cấu truyền động gạt mưa kẹt ở hệ thống mô tơ phụ trợ trên xe.
Theo dữ liệu hướng dẫn kỹ thuật của nhiều hãng động cơ công nghiệp, chỉ cần điện áp lệch hoặc sụt dưới ngưỡng cho phép trong thời gian đủ dài, nhiệt độ cuộn dây có thể tăng nhanh và rút ngắn tuổi thọ cách điện đáng kể.
Kiểm tra nguồn cấp cho mô tơ điện là gì và cần đo những thông số nào trước?
Kiểm tra nguồn cấp cho mô tơ điện là quy trình đo – đối chiếu các thông số điện đầu vào theo định mức nhà sản xuất, nhằm xác nhận nguồn có đủ và ổn định để mô tơ vận hành an toàn.
Cụ thể hơn, bạn không chỉ “đo có điện hay không”, mà phải kiểm tra đúng thông số, đúng vị trí, đúng thời điểm (không tải và có tải). Đây là điểm then chốt để tránh kết luận sai.
Những thông số cốt lõi nào phải đo đầu tiên: điện áp, dòng, pha, tần số?
Có 6 nhóm thông số cốt lõi cần đo theo thứ tự ưu tiên:
- Điện áp danh định và điện áp thực tế tại cọc mô tơ (V).
- Dòng tải từng pha (A) khi khởi động và khi ổn định.
- Tình trạng pha (đủ pha/mất pha/sai thứ tự pha).
- Tần số nguồn (Hz), đặc biệt với hệ có biến tần hoặc nguồn phát dự phòng.
- Độ sụt áp dưới tải (%) giữa đầu nguồn và cọc mô tơ.
- Tình trạng điểm đấu nối (nóng, lỏng, cháy xém, oxy hóa).
Nếu làm nhanh tại hiện trường, bạn có thể dùng nguyên tắc “3-2-1”:
- 3 điểm đo điện áp (đầu nguồn, sau đóng cắt, cọc mô tơ),
- 2 thời điểm đo (không tải và có tải),
- 1 bảng định mức để đối chiếu.
Đo không tải và đo có tải khác nhau như thế nào khi chẩn đoán nguồn cấp?
Đo không tải giúp xác nhận mạch “thông”; đo có tải mới phản ánh năng lực thực của đường cấp. Nhiều ca hỏng nặng bắt đầu từ lỗi chỉ xuất hiện khi có dòng tải cao.
- Đo không tải: phù hợp phát hiện mất pha rõ, mất nguồn hoàn toàn, sai thứ tự pha.
- Đo có tải: phát hiện sụt áp, tiếp điểm điện trở cao, cáp thiếu tiết diện, CB già hóa.
Ví dụ thực tế: một mô tơ quạt công nghiệp đo không tải vẫn đủ 380V, nhưng khi vào tải còn 342–350V tại cọc mô tơ vì đầu cos lỏng và contactor tiếp điểm mòn. Kết quả là mô tơ nóng, hụt lực, rơ-le nhiệt tác động ngắt lặp lại.
Theo các khuyến nghị kỹ thuật điện công nghiệp, độ chênh điện áp pha lớn và sụt áp kéo dài là hai yếu tố làm tăng nhiệt vận hành và giảm tuổi thọ hệ cách điện của mô tơ.
Quy trình 7 bước kiểm tra nguồn cấp cho mô tơ tại xưởng có thể áp dụng ngay không?
Có, quy trình 7 bước kiểm tra nguồn cấp có thể áp dụng ngay, giúp khoanh vùng lỗi nhanh, giảm thời gian dừng máy và tăng độ chính xác chẩn đoán.
Tiếp theo, vì mục tiêu của heading này là “làm được ngay”, phần dưới đây dùng format thao tác thực địa, ngắn gọn nhưng đủ chuẩn.

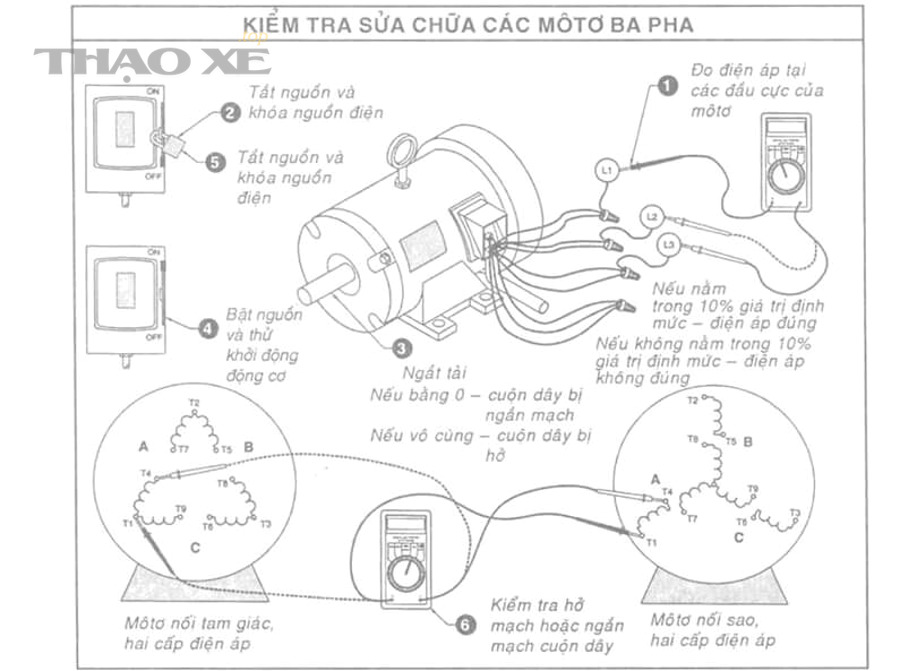

7 bước kiểm tra nhanh gồm những bước nào từ CB đến cọc đấu mô tơ?
Có 7 bước chính theo thứ tự từ an toàn đến xác nhận vận hành:
- Cô lập và xác nhận an toàn điện
- Ngắt nguồn, treo cảnh báo, kiểm tra hết điện bằng bút thử/đồng hồ.
- Kiểm tra môi trường ẩm ướt, chống rò điện.
- Kiểm tra thiết bị bảo vệ đầu nguồn (CB/cầu chì/rơ-le nhiệt)
- Xem dấu hiệu tác động, tiếp điểm cháy, cầu chì đứt.
- Đối chiếu thông số bảo vệ với công suất mô tơ.
- Đo điện áp trước và sau thiết bị đóng cắt
- Đo tại đầu ra CB, trước contactor, sau contactor.
- Ghi nhận chênh áp bất thường giữa các điểm.
- Đo điện áp tại cọc mô tơ khi không tải
- Xác nhận đủ pha, đúng thứ tự pha.
- So với định mức nameplate.
- Đo dòng từng pha khi vào tải
- Theo dõi dòng khởi động và dòng ổn định.
- So sánh độ lệch giữa các pha để nhận diện mất cân bằng.
- Kiểm tra đường dây và điểm nối
- Siết lại đầu cos/cọc đấu theo lực siết phù hợp.
- Kiểm tra dấu hiệu nóng điểm, oxy hóa, cáp nứt vỏ.
- Chạy thử, ghi log và nghiệm thu
- Chạy liên tục theo ca ngắn.
- Ghi V-A-nhiệt độ-rung để xác nhận ổn định.
Nếu phát hiện sụt áp, mất pha hoặc quá áp thì xử lý theo thứ tự ưu tiên nào?
Có 4 tầng ưu tiên xử lý để giảm rủi ro cháy cuộn dây:
- Ưu tiên 1: Bảo vệ và điểm đóng cắt
Kiểm tra/đổi contactor, CB già hóa, cầu chì sai cấp dòng. - Ưu tiên 2: Mối nối và cáp
Làm sạch tiếp điểm, ép lại đầu cos, thay cáp thiếu tiết diện, xử lý mối nối oxy hóa. - Ưu tiên 3: Nguồn đầu vào và cân bằng pha
Đo lại điện áp nguồn tổng, kiểm tra phân tải pha, xử lý mất cân bằng. - Ưu tiên 4: Tải và điều kiện vận hành
Giảm tải tức thời, kiểm tra ma sát cơ, đồng bộ cài đặt bảo vệ nhiệt.
Trong ứng dụng ô tô/thiết bị phụ trợ, khi gặp triệu chứng mô tơ gạt mưa hỏng, bạn cũng cần giữ nguyên logic xử lý ưu tiên: kiểm tra nguồn đến giắc mô tơ, tiếp điểm công tắc/rơ-le, rồi mới kết luận hỏng bản thân mô tơ.
Bảng dưới đây tóm tắt tiêu chí xử lý theo hiện tượng để thợ hiện trường dùng nhanh:
| Hiện tượng đo được | Nguyên nhân khả dĩ cao | Hành động ưu tiên |
|---|---|---|
| Điện áp thấp tại cọc mô tơ khi có tải | Sụt áp đường dây/tiếp điểm | Siết và làm sạch điểm nối, kiểm tra tiết diện cáp |
| Mất 1 pha | Cầu chì, CB, contactor lỗi | Kiểm tra chuỗi bảo vệ, thay phần tử hỏng |
| Quá áp bất thường | Nguồn cấp dao động/cấu hình sai | Ổn định nguồn, rà lại cài đặt thiết bị điều khiển |
| Dòng lệch pha | Mất cân bằng pha/điện trở tiếp xúc cao | Cân bằng pha, xử lý mối nối nóng |
Theo các tài liệu đào tạo bảo trì điện, chuẩn hóa quy trình theo checklist có thể giảm đáng kể sai sót thao tác và thời gian dừng máy so với chẩn đoán kinh nghiệm đơn lẻ.
Dùng đồng hồ vạn năng hay ampe kìm cho kiểm tra nguồn cấp mô tơ: chọn cái nào?
Đồng hồ vạn năng mạnh ở đo điện áp/điện trở, ampe kìm mạnh ở đo dòng an toàn khi mạch đang chạy; lựa chọn tối ưu là dùng kết hợp theo mục tiêu đo.
Để minh họa rõ hơn, đây là bài toán “đúng công cụ cho đúng phép đo”, không phải “công cụ nào tốt tuyệt đối”.
Khi nào nên dùng đồng hồ vạn năng, khi nào bắt buộc dùng ampe kìm?
- Dùng đồng hồ vạn năng khi cần:
- Đo điện áp AC/DC tại các điểm cố định.
- Kiểm tra thông mạch, điện trở cuộn dây (khi đã cô lập nguồn).
- Xác nhận tình trạng rơi áp điểm-điểm theo quy trình.

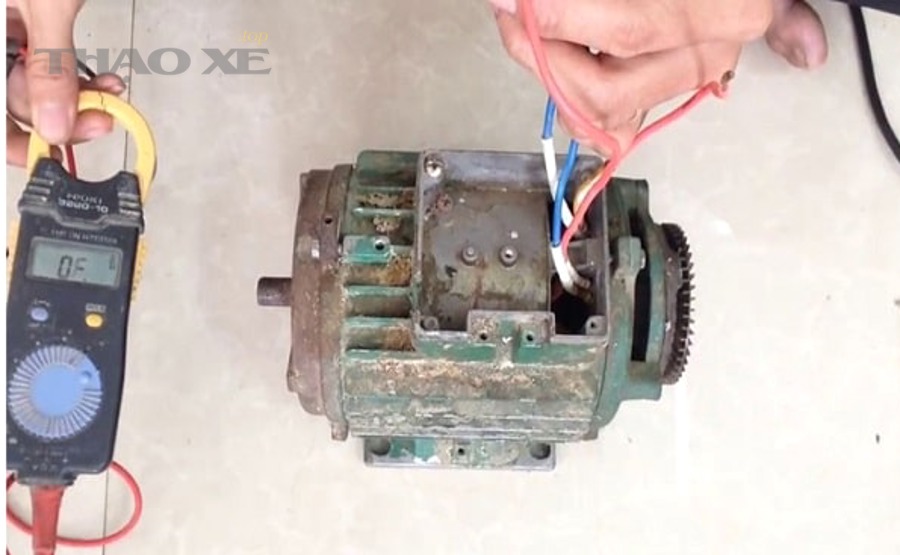

- Bắt buộc dùng ampe kìm khi cần:
- Đo dòng từng pha lúc mô tơ đang chạy.
- Theo dõi dòng khởi động mà không cắt mạch.
- So sánh nhanh lệch dòng giữa các pha.
Có thể kiểm tra nguồn cấp chính xác chỉ với một thiết bị không?
Có thể ở mức cơ bản, nhưng không nên nếu bạn cần chẩn đoán chính xác ca phức tạp. Một thiết bị thường chỉ cho một nửa bức tranh.
- Chỉ có vạn năng kế: thấy điện áp nhưng khó bắt biến động dòng tức thời.
- Chỉ có ampe kìm: thấy dòng nhưng thiếu dữ liệu điện áp/điện trở để kết luận đầy đủ.
- Kết hợp cả hai: đủ dữ liệu để khoanh vùng nhanh và giảm thay nhầm.
Với hệ phụ trợ ngoài trời hoặc khoang máy có ẩm, hãy bổ sung quy trình kiểm tra giắc và gioăng để đảm bảo lưu ý chống nước vào mô tơ, vì nước xâm nhập làm oxy hóa tiếp điểm và tăng điện trở, dẫn tới sụt áp ngầm khó phát hiện.
Theo hướng dẫn đào tạo bảo trì trong nhiều nhà máy, việc dùng kết hợp vạn năng kế và ampe kìm giúp giảm lỗi “chẩn đoán một chiều”, đặc biệt ở các sự cố tái phát theo tải.
Làm sao xác nhận mô tơ đã an toàn để chạy lại sau khi sửa nguồn cấp?
Mô tơ chỉ được xem là an toàn để chạy lại khi đạt đồng thời 5 tiêu chí: điện áp ổn định, dòng cân bằng, nhiệt không tăng bất thường, rung/ồn trong ngưỡng, và bảo vệ không tác động lặp lại.
Bên cạnh đó, cần nghiệm thu theo thời gian, không chỉ theo một thời điểm đo, để chắc rằng lỗi đã được xử lý tận gốc.
Bộ tiêu chí pass/fail nào cần đạt trước khi bàn giao máy chạy lại?
Dưới đây là checklist nghiệm thu sau sửa nguồn cấp:
- Điện áp tại cọc mô tơ: ổn định quanh định mức, không dao động bất thường khi tải thay đổi.
- Dòng từng pha: không lệch lớn giữa các pha, không vượt ngưỡng vận hành cho phép lâu dài.
- Nhiệt điểm nối: không có điểm nóng cục bộ tại CB, contactor, đầu cos.
- Tiếng ồn/rung: không tăng dần theo thời gian chạy.
- Bảo vệ: CB/rơ-le nhiệt không ngắt lặp lại trong chu kỳ quan sát.
Nếu một tiêu chí “fail”, không nên bàn giao ngay; cần quay lại bước khoanh vùng tương ứng (nguồn – đường dây – đóng cắt – tải).
Có cần theo dõi xu hướng dòng và nhiệt trong 24 giờ đầu không?
Có, theo dõi 24 giờ đầu là cần thiết vì nhiều lỗi tiếp xúc/dao động tải chỉ lộ ra theo chu kỳ vận hành, nhiệt môi trường và tần suất đóng cắt.
Mẫu log đơn giản nên có:
- Thời điểm đo,
- Điện áp từng pha,
- Dòng từng pha,
- Nhiệt vị trí tiếp điểm,
- Tình trạng tải,
- Ghi chú bất thường.
Tại các cơ cấu truyền động gián đoạn (ví dụ hệ gạt mưa trong xe chuyên dụng), nhật ký lỗi còn giúp phân biệt nhanh giữa lỗi nguồn và lỗi cơ. Khi gặp hiện tượng dừng theo nhịp hoặc hụt hành trình, cần kiểm tra cả phần cơ để loại trừ tình trạng cơ cấu truyền động gạt mưa kẹt trước khi thay mô tơ mới.
Theo thực hành bảo trì dựa trên độ tin cậy (reliability maintenance), theo dõi xu hướng sau sửa giúp giảm tỷ lệ tái hỏng và tăng độ tin cậy bàn giao thiết bị.
Vì sao mô tơ vẫn nóng và giảm tuổi thọ dù điện áp đo được “có vẻ bình thường”?
Có 4 nguyên nhân chuyên sâu: mất cân bằng pha nhẹ nhưng kéo dài, nhiễu hài, vi sụt áp thoáng qua, và điện trở tiếp xúc cao tại điểm nối dù nhìn ngoài vẫn “đẹp”.
Quan trọng hơn, đây chính là ranh giới giữa chẩn đoán cơ bản và chẩn đoán chuyên sâu. Nếu bạn chỉ nhìn một con số điện áp tức thời, bạn có thể bỏ qua nguyên nhân làm mô tơ nóng âm thầm.
Điện áp không cân bằng pha ảnh hưởng mô men và nhiệt cuộn dây như thế nào?
Mất cân bằng pha dù nhỏ vẫn làm dòng pha tăng lệch, kéo nhiệt cuộn dây tăng nhanh hơn dự kiến. Mô tơ có thể vẫn chạy, nhưng mô men giảm và độ rung tăng theo thời gian.
Dấu hiệu nhận biết:
- Dòng ba pha lệch nhau,
- Nhiệt tăng không tương xứng tải,
- Tiếng ồn điện từ tăng nhẹ.
Nhiễu hài (THD) có phải thủ phạm khiến mô tơ nóng dù điện áp danh định đúng?
Có, trong nhiều hệ có biến tần hoặc tải phi tuyến, hài dòng/hài áp làm tăng tổn hao đồng và sắt từ. Vì thế điện áp danh định “đúng” chưa chắc mô tơ vận hành “mát”.
Khi nghi ngờ:
- Đo chất lượng điện năng bằng thiết bị phù hợp,
- Kiểm tra cấu hình lọc/hệ thống điều khiển,
- Đánh giá lại chế độ tải liên tục.
Vi sụt áp thoáng qua (micro-sag) gây lỗi ngắt quãng như thế nào?
Vi sụt áp có thể diễn ra rất nhanh, khó bắt bằng phép đo thủ công thông thường, nhưng đủ làm contactor nhả, bộ điều khiển reset hoặc mô tơ hụt mô men khởi động.
Cách tiếp cận:
- Dùng logger ghi sự kiện,
- So thời điểm lỗi với lịch đóng cắt tải lớn trong xưởng,
- Tách nguồn cho tải nhạy khi cần.
Tại sao điểm nối “đẹp bên ngoài” vẫn gây sụt áp do điện trở tiếp xúc cao?
Bề mặt ngoài không cháy xém không đồng nghĩa tiếp xúc tốt. Oxy hóa vi mô, lực siết giảm và mỏi nhiệt tạo điện trở tiếp xúc cao, gây phát nhiệt cục bộ và rơi áp khi dòng tăng.
Checklist thực tế:
- Siết lại đúng lực,
- Làm sạch bề mặt tiếp xúc,
- Thay đầu cos biến dạng/oxy hóa,
- Kiểm tra lại sau chu kỳ tải.
Ở hệ điện ngoài trời hoặc khoang ẩm, đừng bỏ qua lưu ý chống nước vào mô tơ: nước không chỉ làm hỏng vòng bi và chổi than (nếu có), mà còn khiến điểm nối xuống cấp nhanh, kéo theo lỗi sụt áp tái phát.
Tóm lại, quy trình kiểm tra nguồn cấp cho mô tơ không dừng ở việc “đo có điện”. Bạn cần đo đúng thông số, đúng vị trí, đúng thời điểm; dùng đúng công cụ; xử lý theo thứ tự ưu tiên; và xác nhận vận hành bằng tiêu chí pass/fail rõ ràng. Khi làm đủ chuỗi này, bạn sẽ giảm mạnh rủi ro cháy cuộn dây, giảm tái hỏng và tăng độ tin cậy bàn giao thiết bị. Nếu áp dụng cho hệ mô tơ phụ trên xe, hãy luôn kết hợp kiểm tra cơ khí để tránh nhầm lẫn giữa lỗi điện và lỗi tải, đặc biệt trong các ca nghi ngờ mô tơ gạt mưa hỏng.
