Kiểm tra mass và đo sụt áp là cách nhanh, đúng và tiết kiệm nhất để tìm ra lỗi điện ô tô mà không thay nhầm phụ tùng. Khi đo đúng điểm và đo trong lúc mạch đang có tải, bạn sẽ phát hiện được dây nguồn yếu, điểm mass kém, giắc nối oxy hóa hoặc cáp hư ngầm dù bề ngoài vẫn còn nguyên. Đây cũng là lý do nhiều tài liệu chẩn đoán điện ô tô khuyến nghị đo sụt áp trước khi kết luận một mô-tơ, relay, đèn hay cảm biến đã hỏng.
Về bản chất, “mass” là đường hồi điện về cực âm ắc quy, còn “sụt áp” là phần điện áp bị mất trên dây, đầu cos, công tắc, relay hoặc điểm nối do điện trở tăng lên. Một ít sụt áp là bình thường, nhưng sụt áp quá mức sẽ làm thiết bị hoạt động yếu, chập chờn hoặc ngừng hẳn. Với xe hiện đại có nhiều cảm biến và hộp điều khiển, mass kém còn có thể gây ra tín hiệu sai hoặc lỗi khó đoán.
Điểm mà nhiều chủ xe và thợ mới thường nhầm là: đo thông mạch tốt chưa chắc mạch chịu tải tốt. Một dây điện hoặc điểm mass có thể vẫn “thông”, nhưng khi bật tải thật như đề máy, đèn pha, quạt két nước hay bơm nhiên liệu, điện áp lại rơi mạnh vì tiếp xúc kém hoặc điện trở tăng do ăn mòn. Vì vậy, phần quan trọng nhất của bài viết này không chỉ là định nghĩa, mà là quy trình đặt que đo, bật tải và đọc số đo để chẩn đoán đúng lỗi.
Sau đây, bài viết sẽ đi từ khái niệm nền tảng đến quy trình thực hành, rồi mở rộng sang các lỗi chập chờn khó đoán trên xe hiện đại để bạn có thể áp dụng ngay trong những ca như xe đề nặng, đèn sáng yếu hoặc mạch chiếu sáng gặp lỗi.
Mass và sụt áp mạch điện ô tô là gì?
Mass trong mạch điện ô tô là đường hồi điện về cực âm ắc quy, còn sụt áp là phần điện áp bị mất trên một đoạn mạch do điện trở của dây dẫn, đầu nối hoặc tiếp điểm tăng lên.
Để hiểu đúng heading này, bạn cần nhìn mạch điện như một vòng kín: điện đi từ cực dương ắc quy tới tải rồi quay về cực âm qua thân xe, động cơ hoặc dây mass riêng. Khi một điểm trên vòng kín có điện trở bất thường, điện áp bị “rớt” tại đó dưới dạng nhiệt, và tải phía sau sẽ không còn nhận đủ điện. Phép đo sụt áp cho biết đoạn mạch có đang bị cản trở tới mức mô-tơ, relay hoặc bóng đèn không thể làm việc đúng hay không.
Mass trong mạch điện ô tô có phải chỉ là cực âm ắc quy không?
Không. Mass không chỉ là cực âm ắc quy, mà còn bao gồm mass thân xe, mass động cơ, mass hộp điều khiển và nhiều mass tham chiếu của cảm biến.
Cụ thể hơn, rất nhiều tải trên xe không kéo dây âm riêng về ắc quy mà dùng luôn thân vỏ hoặc block máy làm đường hồi. Điều này giúp giảm số lượng dây điện, nhưng đổi lại chỉ cần một bu-lông mass lỏng, sơn phủ quá dày, rỉ sét hoặc điểm bắt mass bị bẩn là cả cụm thiết bị có thể hoạt động sai. Trên xe đời mới, nhiều cảm biến còn dùng mass tham chiếu chung với ECU, nên một điểm mass xấu có thể làm nhiều tín hiệu sai cùng lúc.
Sụt áp có phải cứ thấp là tốt và cứ cao là xấu không?
Có, về nguyên tắc chẩn đoán thì sụt áp càng thấp càng tốt, nhưng phải xét trong đúng điều kiện mạch đang có tải và đúng vị trí đo.
Ví dụ, nếu bạn đo giữa cực dương ắc quy và đầu vào của tải khi tải đang hoạt động, số đo càng nhỏ càng cho thấy đường cấp nguồn ít tổn hao. Ngược lại, nếu đo giữa điểm mass của tải và cực âm ắc quy mà ra số cao, đó là dấu hiệu mass đang có điện trở bất thường. Với mạch đề, tổng sụt áp chấp nhận được thường chỉ nên ở mức thấp; vượt quá ngưỡng đó thường liên quan tới ăn mòn, đầu cốt lỏng hoặc cáp hỏng.
Khi nào cần kiểm tra mass và đo sụt áp trên ô tô?
Có, bạn nên kiểm tra mass và đo sụt áp ngay khi xe có ít nhất 3 dấu hiệu: tải hoạt động yếu, tải hoạt động chập chờn hoặc một bên hoạt động khác thường so với bên còn lại.
Bên cạnh đó, đây là phép kiểm tra nên làm sớm chứ không nên để sau cùng. Một mạch có điện áp nghỉ đẹp vẫn có thể sụp khi tải tăng. Vì vậy, nếu xe xuất hiện tình trạng đề nặng, còi yếu, quạt quay chậm, máy phát sạc không ổn định, đèn phanh lúc sáng lúc không, hoặc cụ thể hơn là đèn pha không sáng, bạn nên nghĩ tới mass và sụt áp trước khi thay bóng, relay hay cụm đèn.
Có phải xe đề yếu, đèn mờ, thiết bị chập chờn đều nên kiểm tra mass trước không?
Có. Xe đề yếu, đèn mờ và thiết bị chập chờn đều nên kiểm tra mass trước vì mass kém là nguyên nhân vừa phổ biến vừa dễ bị bỏ sót.
Cụ thể, mass xấu có thể làm mô-tơ đề quay chậm, đèn pha sáng yếu khi tải lớn, quạt gió cabin thay đổi tốc độ bất thường, cảm biến báo sai hoặc hộp điều khiển ghi mã lỗi không ổn định.
Những hệ thống nào trên ô tô thường phát sinh lỗi liên quan đến mass và sụt áp?
Có 6 nhóm hệ thống thường gặp lỗi mass và sụt áp: khởi động, sạc, chiếu sáng, mô-tơ tải lớn, bơm nhiên liệu và mạch cảm biến/ECU.
Trong thực tế, mạch khởi động và sạc dễ lộ lỗi nhất vì dòng cao, chỉ cần điện trở tăng nhẹ là số đo sụt áp đã vượt ngưỡng. Mạch chiếu sáng cũng rất hay gặp, nhất là các ca đèn pha không sáng 1 bên nguyên nhân chưa chắc nằm ở bóng; đôi khi mass bên trái hoặc giắc nguồn một phía bị oxy hóa làm điện áp tới bóng thấp hơn bên còn lại. Với xe dùng bóng HID hoặc LED, tình huống đèn pha xenon/LED không sáng xử lý càng cần đo nguồn và mass trước vì driver, ballast hay module rất nhạy với điện áp cấp thực tế.
Cần chuẩn bị gì trước khi kiểm tra mass và đo sụt áp?
Phương pháp chuẩn bị hiệu quả nhất gồm 4 phần: đồng hồ đo đúng thang DC, sơ đồ mạch hoặc vị trí dây, điểm đo sạch và điều kiện tải thực tế.
Để bắt đầu, bạn nên chuẩn bị một đồng hồ vạn năng số có thang DC V, que đo sắc hoặc đầu back-probe, kẹp cá sấu nếu làm một mình, bàn chải nhỏ hoặc giấy nhám mịn để làm sạch bề mặt mass, và sơ đồ mạch nếu có. Với nhiều phép đo, đặc biệt trên mạch đề, chức năng Min/Max của đồng hồ giúp giữ lại giá trị sụt áp trong khoảnh khắc ngắn lúc đề máy.
Có cần dùng đồng hồ số mới đo được mass và sụt áp chính xác không?
Có, đồng hồ số là lựa chọn phù hợp nhất vì hiển thị điện áp rơi rõ ràng, đo được mức mV và dễ lặp lại kết quả.
Ngoài ra, bạn không nên dùng bút thử điện không tiếp xúc cho mạch ô tô DC vì loại bút đó chủ yếu thiết kế cho điện AC. Đồng hồ vạn năng hoặc đèn thử 12V mới là công cụ phù hợp để chẩn đoán điện trên xe.
Cần bật tải khi đo sụt áp hay đo lúc mạch nghỉ là đủ?
Có, bắt buộc phải bật tải khi đo sụt áp nếu bạn muốn thấy lỗi thật.
Đây là nguyên tắc quan trọng nhất của toàn bài. Khi mạch không tải, dòng gần như không đi qua điểm tiếp xúc xấu, nên điện áp rơi rất nhỏ và bạn dễ kết luận sai là dây vẫn tốt. Nhưng khi bật đèn, bật đề, bật quạt hoặc kích hoạt bơm nhiên liệu, dòng tăng lên và điện áp sẽ rơi mạnh ngay tại chỗ điện trở tăng. Vì vậy, đo có tải mới là đo đúng bản chất của lỗi.
Quy trình kiểm tra mass ô tô đúng cách như thế nào?
Phương pháp chuẩn để kiểm tra mass gồm 5 bước: quan sát, làm sạch, đo điện áp rơi, so sánh hai phía và xác nhận lại sau khi siết/sửa.
Trước hết, hãy quan sát điểm bắt mass ở thân xe, động cơ, cụm đèn hoặc gần ECU. Tìm các dấu hiệu như rỉ sét, sơn phủ dày, bu-lông lỏng, đầu cos đổi màu hoặc dây bị cứng gãy gần đầu cốt. Sau đó, đặt que đỏ vào vỏ tải hoặc điểm mass của tải, que đen vào cực âm ắc quy, bật tải và đọc số đo. Nếu số đo cao, điểm mass từ tải về ắc quy đang có vấn đề. Sau khi vệ sinh hoặc siết lại, bạn đo lại cùng điều kiện để xác nhận.
Làm sao kiểm tra điểm mass bị lỏng, rỉ sét hoặc tiếp xúc kém?
Cách hiệu quả nhất là kiểm tra đồng thời bằng mắt, bằng tay và bằng số đo điện áp rơi.
Cụ thể, bạn tháo điểm mass nếu có thể, quan sát mặt tiếp xúc kim loại, vệ sinh lớp oxy hóa, loại bỏ sơn cản tiếp xúc và siết đúng lực. Tuy nhiên, kiểm tra cơ khí chỉ là bước đầu; một số điểm nhìn còn tốt nhưng bên trong lớp tiếp điểm lại bị oxy hóa vi mô làm tăng điện trở.
Đo điện áp giữa điểm mass và cực âm ắc quy có giúp phát hiện mass kém không?
Có. Đây là phép đo trực tiếp và thực dụng nhất để phát hiện mass kém trên xe.
Ví dụ, với cụm đèn đầu xe, bạn đặt que đỏ vào chân mass hoặc vỏ kim loại của cụm đèn, que đen vào cực âm ắc quy, bật đèn pha rồi đọc số. Nếu điện áp rơi cao bất thường, đường mass từ cụm đèn về ắc quy đang có điện trở lớn. Phép đo này rất hữu ích trong các ca cần phân biệt lỗi bóng và lỗi chóa/bi: nếu nguồn và mass tới cụm đèn đều tốt mà ánh sáng vẫn yếu hoặc lệch, lúc đó mới nên nghi ngờ bóng, ballast, driver hoặc chóa/bi bên trong.

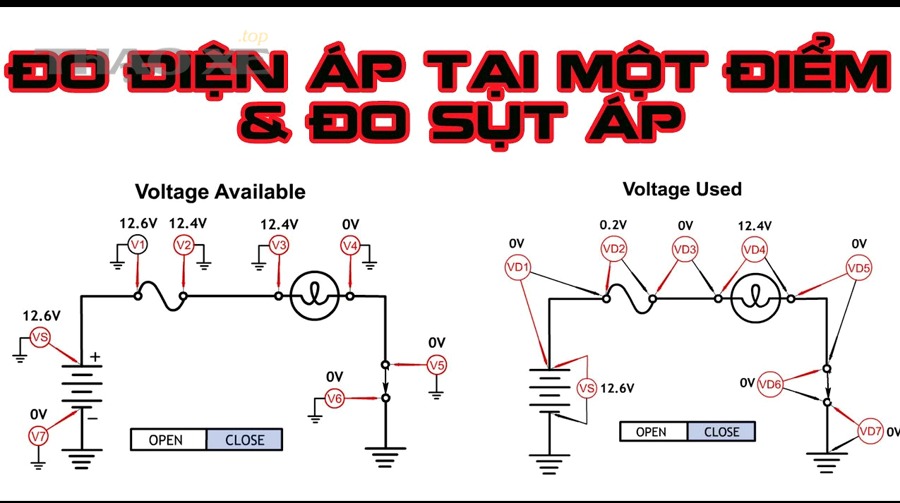

Quy trình đo sụt áp dây dương và dây mass trên ô tô ra sao?
Cách đo chuẩn gồm 2 nhánh: đo sụt áp dây dương từ ắc quy tới tải và đo sụt áp dây mass từ tải về cực âm ắc quy, rồi so sánh kết quả để khoanh vùng lỗi.
Với nhánh dương, bạn đặt một que ở cực dương ắc quy, que còn lại ở đầu vào tải hoặc sau từng điểm trung gian như cầu chì, relay, công tắc. Với nhánh mass, bạn đặt một que ở vỏ tải hoặc chân mass của tải, que còn lại ở cực âm ắc quy. Sau đó bật tải thật sự và đọc điện áp rơi. Quy tắc này áp dụng tốt cho mạch đèn, mạch quạt, mạch bơm và đặc biệt là mạch đề.
Đo sụt áp dây dương khác gì đo sụt áp dây mass?
Khác ở vị trí đặt que đo và ý nghĩa chẩn đoán: dây dương cho biết tổn hao đường cấp, còn dây mass cho biết tổn hao đường hồi.
Trong khi đó, kết quả hai phép đo phải được đọc cùng nhau. Nếu dây dương cao mà mass thấp, lỗi thiên về cầu chì, relay, công tắc, đầu cốt dương hoặc dây nguồn. Nếu mass cao mà dương thấp, lỗi tập trung ở điểm bắt mát, đầu cos âm hoặc tiếp xúc thân xe. Nếu cả hai cùng cao, bạn cần kiểm tra cả hai nhánh hoặc nghi ngờ ắc quy, cáp chính và nhiều điểm nối liên tiếp.
Những bước nào giúp đo sụt áp chính xác trên mạch đèn, đề và máy phát?
Có 4 bước chính: chọn đúng điểm đầu-cuối, bật đúng tải, đo trên kim loại sạch và lặp lại sau khi sửa.
Với mạch đề, bạn đo từ cực dương ắc quy tới cọc cấp của máy đề cho phía dương, và từ thân máy đề hoặc block máy về cực âm ắc quy cho phía mass, rồi đề máy vài giây để bắt giá trị cao nhất. Với mạch đèn, bạn bật đèn pha hoặc cos rồi đo từ cực dương ắc quy tới chân nguồn của bóng hoặc driver, sau đó đo từ chân mass của cụm đèn về cực âm ắc quy. Với mạch sạc, bạn đo giữa chân B+ máy phát và cực dương ắc quy, đồng thời đo mass vỏ máy phát về cực âm ắc quy khi tải sạc đang hoạt động.
Đọc kết quả đo mass và sụt áp như thế nào để chẩn đoán đúng lỗi?
Cách đọc đúng là so sánh số đo với tải, với nhánh còn lại và với bên đối diện đang hoạt động bình thường, thay vì nhìn một con số đơn lẻ.
Để hiểu rõ hơn, bạn nên nhớ rằng cùng một loại mạch nhưng tải khác nhau sẽ có mức nhạy khác nhau với điện áp rơi. Mạch đề và mô-tơ dòng lớn sẽ lộ lỗi rất nhanh khi sụt áp chỉ tăng thêm chút ít. Mạch chiếu sáng cũng dễ thấy vì bóng hoặc driver thiếu điện sẽ sáng yếu hoặc chập chờn. Điều quan trọng là phải đo theo logic từng đoạn, từ nguồn tới tải rồi từ tải về mass, để xác định điện áp đang mất ở đâu.
Sụt áp cao cho biết điều gì về dây điện, giắc nối và điểm mass?
Sụt áp cao cho biết đoạn mạch đó đang có điện trở bất thường, thường do ăn mòn, lỏng tiếp điểm, dây hư ngầm hoặc bề mặt tiếp xúc kém.
Cụ thể hơn, điện trở tăng sẽ làm một phần năng lượng chuyển thành nhiệt. Vì thế, những điểm giắc nóng, đầu cốt đổi màu, vỏ nhựa ám nâu hoặc dây cứng giòn gần đầu cos thường là dấu hiệu phù hợp với sụt áp cao. Độ tin cậy của mối nối điện phụ thuộc vào việc duy trì tiếp xúc kim loại-kim loại ổn định và điện trở tiếp xúc thấp trong suốt quá trình làm việc.
Làm sao phân biệt lỗi do mass kém với lỗi do nguồn dương yếu?
Cách phân biệt chuẩn là đo cả hai nhánh và đối chiếu bên bình thường nếu có.
Ví dụ, khi gặp ca đèn pha không sáng 1 bên nguyên nhân chưa rõ, bạn đo nhánh dương của bên lỗi và bên còn tốt trong cùng điều kiện. Nếu bên lỗi sụt áp phía dương cao hơn rõ rệt, vấn đề nằm ở cầu chì, relay, công tắc hoặc dây nguồn. Nếu hai bên dương tương đương nhưng nhánh mass của bên lỗi cao hơn, nguyên nhân nằm ở đường mát. Khi cả nguồn và mass đều tốt mà đèn vẫn không ra ánh sáng đúng, lúc đó mới chuyển sang hướng phân biệt lỗi bóng và lỗi chóa/bi hoặc driver, ballast.
Có những lỗi nào thường gặp khi kiểm tra mass và đo sụt áp trên ô tô?
Có 5 lỗi phổ biến: đo khi không tải, đặt sai điểm đo, đo trên bề mặt bẩn, chỉ đo một nhánh và kết luận lỗi từ một số đo duy nhất.
Ngoài ra, nhiều người còn nhầm giữa “có điện áp” và “đủ điện áp dưới tải”. Một bóng đèn có thể vẫn thấy 12V khi rút giắc ra đo, nhưng khi cắm lại và bật tải, điện áp tại chân bóng tụt mạnh vì tiếp điểm yếu. Đây là nguyên nhân khiến nhiều ca thay bóng, thay ballast hoặc thay relay xong bệnh vẫn còn.
Có phải đo thông mạch tốt thì chắc chắn mass đang tốt không?
Không. Đo thông mạch tốt không chứng minh rằng mass chịu tải tốt.
Lý do là phép đo thông mạch dùng dòng rất nhỏ, trong khi lỗi thực tế thường xuất hiện khi dòng tải lớn chạy qua điểm tiếp xúc xấu. Một dây hoặc đầu nối bị oxy hóa vẫn có thể báo thông mạch tốt trên đồng hồ, nhưng khi mô-tơ đề hoặc cụm đèn ăn dòng thật, điện áp rơi tăng mạnh và tải hoạt động yếu. Đây là khác biệt quan trọng giữa kiểm tra điện trở tĩnh và chẩn đoán điện áp rơi trong điều kiện vận hành.
Những lỗi thao tác nào khiến kết quả đo sụt áp bị sai?
Các lỗi gây sai số nhiều nhất là không bật tải, chạm que vào sơn hoặc rỉ, chọn sai thang đo và không đo lặp lại sau khi sửa.
Hơn nữa, nếu bạn đo trên đầu giắc bẩn hoặc chọc sai vị trí, đồng hồ sẽ phản ánh điểm tiếp xúc giữa que đo và bề mặt chứ không phản ánh đúng mạch điện. Vì vậy, hãy luôn đo trên kim loại sạch, giữ que chắc, dùng back-probe đúng kỹ thuật và ghi lại số đo trước-sau sửa chữa để so sánh. Cách làm này giúp tránh sửa mò và rút ngắn thời gian chẩn đoán.

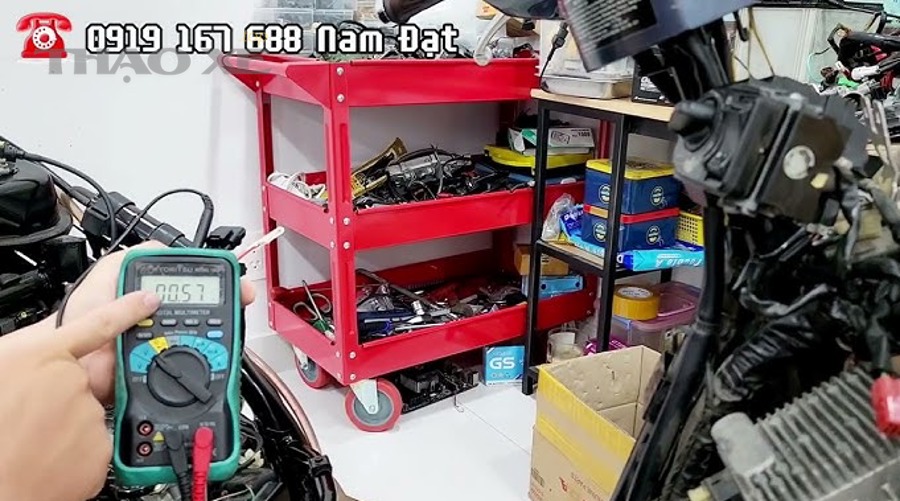

Những trường hợp nào mass và sụt áp gây lỗi chập chờn khó đoán trên ô tô hiện đại?
Có 4 nhóm tình huống khó: mass cảm biến dùng chung, giắc bị oxy hóa ngầm, lỗi tăng theo nhiệt và lỗi chỉ xuất hiện khi tải đạt đỉnh.
Đặc biệt, đây là phần micro context rất quan trọng với xe đời mới. Trên xe có nhiều module điện tử, một mass kém không chỉ làm thiết bị yếu mà còn làm tín hiệu tham chiếu sai, khiến ECU hiểu sai dữ liệu đầu vào.
Mass cảm biến và mass thân xe khác nhau như thế nào khi chẩn đoán lỗi?
Mass thân xe phục vụ đường hồi dòng cho tải, còn mass cảm biến thường là mass tham chiếu có yêu cầu ổn định cao cho tín hiệu điện tử.
Vì vậy, một điểm mass thân xe kém dễ tạo triệu chứng kiểu đèn yếu, mô-tơ chậm. Ngược lại, mass cảm biến hoặc mass ECU kém có thể làm xe báo lỗi ảo, sai giá trị cảm biến hoặc hoạt động thất thường mà không nhất thiết tạo ra dấu hiệu cơ học rõ rệt. Khi chẩn đoán mạch điện tử, bạn nên đo sụt áp ngay trên điểm mass tham chiếu của cảm biến khi hệ thống đang hoạt động.
Vì sao giắc nhìn vẫn tốt nhưng sụt áp vẫn cao?
Vì điện trở tăng có thể nằm ở lớp tiếp xúc vi mô bên trong giắc, không dễ nhìn thấy bằng mắt thường.
Cụ thể, oxy hóa mỏng, giảm lực ép tiếp điểm hoặc hư hại vi mô tại bề mặt tiếp xúc đều có thể làm tăng điện trở tiếp xúc mà bên ngoài gần như không đổi. Đây là lý do những ca đèn pha xenon/LED không sáng xử lý đôi khi rất tốn thời gian nếu chỉ quan sát mà không đo sụt áp tại giắc cấp nguồn và giắc mass dưới tải thật.
Lỗi mass có thể gây ra những mã lỗi ảo hoặc tín hiệu sai trên xe điện tử không?
Có. Mass kém hoàn toàn có thể gây mã lỗi ảo, tín hiệu cảm biến lệch và hiện tượng chập chờn khó lặp lại.
Khi mass tham chiếu dao động, ECU có thể đọc sai điện áp hồi về từ cảm biến, từ đó tính toán sai hoặc kích hoạt cảnh báo không chính xác. Đây cũng là lý do trong chẩn đoán xe hiện đại, kiểm tra độ ổn định của mass nên được ưu tiên sớm thay vì chờ thay hàng loạt cảm biến rồi mới quay lại kiểm tra mát.
Khác biệt giữa sụt áp tức thời và sụt áp tăng theo nhiệt độ là gì?
Sụt áp tức thời xuất hiện ngay khi tải hoạt động, còn sụt áp tăng theo nhiệt thường nặng dần sau vài phút chạy tải vì điện trở tiếp xúc tăng thêm khi nóng lên.
Trong thực tế, đây là kiểu lỗi khiến xe vào xưởng rất khó bắt bệnh: ban đầu mọi thứ bình thường, nhưng sau khi chạy đèn lâu, đề nóng hoặc tải quạt lớn liên tục, mạch mới xuất hiện chập chờn. Với các ca như vậy, bạn nên đo lại sau khi tải hoạt động đủ lâu, sờ kiểm tra đầu nối có nóng bất thường hay không và so sánh số đo lúc nguội với lúc nóng để xác nhận hướng hư hỏng.
Tóm lại, kiểm tra mass và đo sụt áp không phải mẹo phụ, mà là kỹ thuật nền tảng để chẩn đoán điện ô tô chính xác. Khi bạn đo đúng điểm, đúng lúc mạch có tải và đọc kết quả theo từng nhánh dương-mass, bạn sẽ tìm ra nguyên nhân nhanh hơn, tránh thay nhầm phụ tùng và xử lý được cả những lỗi tưởng như rất phức tạp.
